首页 > 了解产品 > 开关电气 传感器 > 其他传感器 > 联轴器

SWP160,SWP180,SWP200,SWP225,SWP250,SWP285,SWP315,SWP350,SWP390,SWP435,SWP480,SWP550,轻载十字万向联轴器
点击图片查看原图

型号： SWP160,SWP180,SWP200,SWP225,SWP250,SWP285,SWP315,SWP350,SWP390,SWP435,SWP480,SWP550,轻载十字万向联轴器
PDF下载： 如需产品详细说明请与销售客服联系
浏览次数： 599
询价

公司基本资料信息
详细说明

SWP160,SWP180,SWP200,SWP225,SWP250,SWP285,SWP315,SWP350,SWP390,SWP435,SWP480,SWP550,轻载十字万向联轴器
SWP600,SWP640,

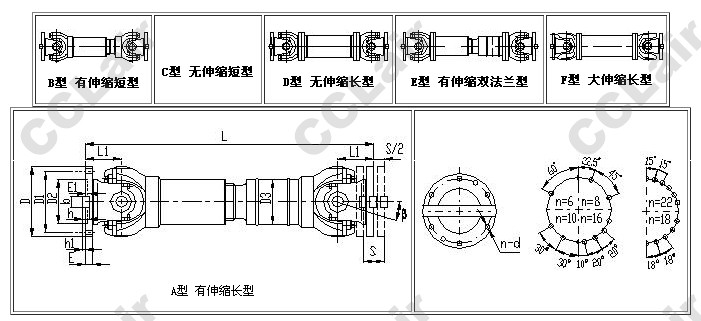

型号 回转直径D 公称转矩Tn KN.m 疲劳转矩Tn KN.m 轴线折角 < 标准伸缩量 S 尺寸 mm
D1 D2 D3 E E1 b×h h1 L1 n-d
SWP160 160 16 8 10° 50 140 95 114 15 4 20×12 6 85 6-13
SWP180 180 20 10 10° 60 155 105 121 15 4 24×14 7 95 6-15
SWP200 200 31.5 16 10° 70 175 125 127 17 5 28×16 8 110 8-15
SWP225 225 40 20 10° 75 196 135 152 20 5 32×18 9 130 8-17
SWP250 250 63 31.5 10° 80 218 150 168 25 5 40×25 12.5 135 8-19
SWP285 285 90 45 10° 100 245 170 194 27 7 40×30 15 150 8-21
SWP315 315 126 63 10° 110 280 185 219 32 7 40×30 15 170 10-23
SWP350 350 180 90 10° 120 310 210 245 35 8 50×32 16 185 10-23
SWP390 390 250 120 10° 120 345 235 273 40 8 70×36 18 205 10-25
SWP435 435 355 160 10° 150 385 255 299 42 10 80×40 20 235 16-28
SWP480 480 450 224 10° 170 425 275 351 47 12 90×45 22.5 265 16-31
SWP550 550 710 355 10° 190 492 320 402 50 12 100×45 22.5 290 16-31
SWP600 600 1000 500 10° 210 544 380 450 55 15 90×55 27.5 330 22-34
SWP640 640 1250 630 10° 230 575 385 480 60 15 100×60 30 350 18-38
型式 回转直径 160 180 200 225 250 285 315 350 390 435 480 550 600 640

A型

 Lmin 660 737 823 933 978 1133 1250 1380 1495 1710 1910 2135 2355 2685
重量 (kg) 57 70 91 119 157 255 345 458 596 962 1394 1944 2530 3453
每100增重 3 3.2 4.4 6.6 7.3 9.4 12 15.9 18 20 28 35.7 40.5 48.3
B型 L 585 640 730 830 860 1000 1120 1230 1310 1555 1740 1905 2100 2240
重量 (kg) 54 66 85 116 148 249 329 438 557 953 1343 1745 2440 2850
C型 L 340 380 440 520 540 600 680 740 820 940 1060 1160 1320 1400
重量 (kg) 38 50 70 90 130 185 250 330 472 760 1000 1400 1480 2700

D型

 Lmin 430 474 544 636 690 760 860 940 1060 1180 1360 1460 1720 1790
重量 (kg) 45 57 77 104 155 220 291 375 531 855 980 1700 2343 3240
每100增重 3 3.2 404 6.6 7.3 9.4 12 15.9 18 20 28 35.7 40.5 48.3
E型 Lmin 715 800 880 1000 1055 1210 1345 1480 1630 1860 2122 2338 2640 2960
重量 (kg) 59 79 95 121 189 305 395 518 693 1267 1452 2260 2820 3921
每100增重 3 3.2 4.4 6.6 7.3 9.4 12 15.9 18 20 28 35.7 40.5 48.3
F型 Lmin 770 830 950 1070 1110 1270 1410 1540 1680 1880 2080 2230 2680 2780
重量 (kg) 61 77 100 128 198 315 407 533 711 1295 1440 2230 2760 3850
每100增重 3 3.2 404 606 7.3 9.4 12 15.9 18 20 28 35.7 40.5 48.3
