ZJHP-16F46气动薄膜衬四氟单座调节阀
产品概述
ZJHP-16F46P 气动薄膜衬四氟单座调节阀,是自控仪表中的执行单元。它由气动薄膜执行机构和直通单座衬氟塑阀两部份组成。由于该阀接触介质的部位均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯(简称F46),又采用聚四氟乙烯波纹管密封,因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。
产品特点
1. 耐腐蚀:阀体内腔、阀芯、阀座、阀杆均316不锈钢,能耐酸、碱,耐强腐蚀。
2. 密封性能好:采用聚四乙烯材质的波纹管和填料双重密封,确保无渗漏。
3. 泄漏量小:由于阀芯、阀座是软密封,故泄漏量低于国家 IV级标准。
4. 采用轻小型多弹簧执行机构,体积小,重量轻,调节精度高。
零件材料
阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊 膜盖:A3
软密封阀芯:增强聚四氟乙烯 弹簧:30SIMN 衬套:2Cr13
波纹管:1Cr18Ni9Ti 聚四氟乙烯波纹管
填片:橡胶石棉板、 1Cr18Ni9Ti石棉缠绕垫片
波纹膜片:丁晴橡胶夹增强涤纶织物
阀杆、推杆:2Cr13、1Cr18Ni9Ti
技术参数
性能指标:(表一)
项目
|
性能指标
|
基本误差%
|
≤±8
|
回差%
|
≤8
|
死区%
|
≤6
|
额定流量系数误差
|
≤±10%(Kv≤5时±15%)
|
泄漏量
|
≤0.01%阀额定容量
|
公称通径DN(mm)
|
G3/4’’
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
||||||||||||
阀座直径DN(mm)
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
||||
额定流量系数KV
|
0.08
|
1.12
|
0.20
|
0.32
|
0.50
|
0.80
|
1.2
|
2
|
3.2
|
5
|
8
|
12
|
20
|
32
|
50
|
70
|
100
|
240
|
||||
流量特性
|
直线
|
直线\等百分比
|
||||||||||||||||||||
公称压力PN(Mpa)
|
1.0 1.6
|
|||||||||||||||||||||
配用执行机构
|
型号
|
ZHA-22
|
ZHA-23
|
ZHA-34
|
ZHA-45
|
|||||||||||||||||
有效面积cm2
|
200
|
280
|
400
|
630
|
1000
|
|||||||||||||||||
工作行程mm
|
10
|
10
|
16
|
25
|
40
|
60
|
||||||||||||||||
弹簧范围KPa
|
20-100 40-200
|
|||||||||||||||||||||
作用方式
|
气关式或气开式
|
|||||||||||||||||||||
工作温度
|
-30~200℃
|
|||||||||||||||||||||
固有可调比R
|
30:1
|
标准组配的气动单座阀,其气动薄膜执行机构的输出力是一定的。为实现理想的调节和关闭,阀门的压差必须限制在一定数值内,本产品应按表3选用。当压差超过允许值时,可调整弹簧预紧力,配用阀门定位器或选用其它执行机构来克服不平衡力,但订货时必须与我公司联系,说明具体情况后方可订货。
充许压差:(表三)
气压Bar
|
弹簧范围KPa
|
公称通径DN
|
G3/4
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|||
阀座直径
|
3-8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
||
1.4
|
20~ 100
|
允许压差(Bar)
|
1.6
|
8
|
8
|
5
|
3
|
2.5
|
2.0
|
1.2
|
1.8
|
||||
2.4
|
40~ 200
|
1.2
|
1.1
|
0.7
|
0.65
|
0.45
|
0.28
|
0.20
|
主要零件材料:(表四)
零件名称
|
材料
|
零件名称
|
材料
|
阀体
|
ZG25衬F46(FEP)
|
波纹管
|
F4(PTFE)
|
阀芯
|
2Cr13衬F46(FEP)
|
||
哈氏合金、蒙乃尔
|
填料
|
F4(PTFE)
|
|
阀座
|
2Cr13衬F46(FEP)
|
柔性石墨
|
|
哈氏合金、蒙乃尔
|

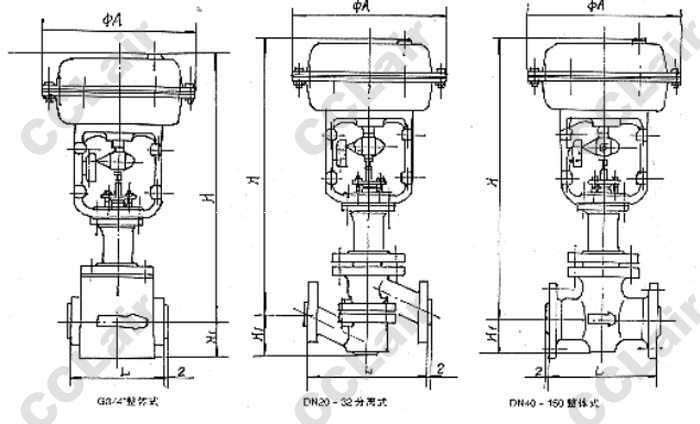

外形尺寸:(表五)
公称通径 DNmm
|
3/4″
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
L
|
116
|
180
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
480
|
A
|
245
|
245
|
245
|
245
|
290
|
290
|
362
|
362
|
362
|
454
|
H
|
401
|
445
|
485
|
495
|
523
|
532
|
697
|
699
|
699
|
817
|
H1
|
50
|
65
|
70
|
80
|
71
|
88
|
102
|
140
|
170
|
190
|
重量
|
17
|
17
|
19
|
21
|
28
|
31.5
|
54
|
64
|
80
|
120
|
注:法兰标准符合JB78-59、JB79-59标准.也可根据用ANSI美国标准等其它标准。
配套附件:
1. 各种型号的阀门定位器,电气转换器,空气过滤减压器。
2. 手轮机构。
3. 电磁阀,接近开关。
型号编制说明
Z |
J |
H |
P |
16 |
C |
G |
K |
自动阀 |
执行机构: |
多弹簧气动薄膜执行机构 |
阀门结构类型: |
公称压力: |
阀体材质: |
温度类型: |
作用型式: |
J:表示精小型 |
P:表示单座 |
16:表示1.6MPa |
C:表示碳钢 |
G:中温型 |
K:表示气开型 |
||
N:表示双座 |
25:表示2.5MPa |
P:表示不锈钢 |
常温省略 |
B:表示气闭型 |
|||
M:表示套筒阀 |
40:表示4.0MPa |
F46:表示阀体衬氟 |
|||||
64:表示6.4MPa |
