DS943H-DN50,DS943H-DN65,DS943H-DN80,DS943H-DN100,DS943H-DN150,DS943H-DN300,DS943H-DN450,电动伸缩蝶阀
DS943H-DN500,DS943H-DN600,DS943H-DN800,DS943H-DN1000,
一、电动伸缩蝶阀产品概述
电动伸缩蝶阀是由高精度电动执行器和伸缩蝶阀装配组成，电动伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。电动伸缩蝶阀配用的执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动伸缩蝶阀其主要特点如下：
(1)设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；
(2)电动伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。
(3)密封部位可调节更换、密封性能可靠等特点。
二、电动伸缩蝶阀主要技术参数
|
设计标准
|
GB/T12238-1989；JB/T8527-1997
|
|
法兰连接尺寸
|
GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000
|
|

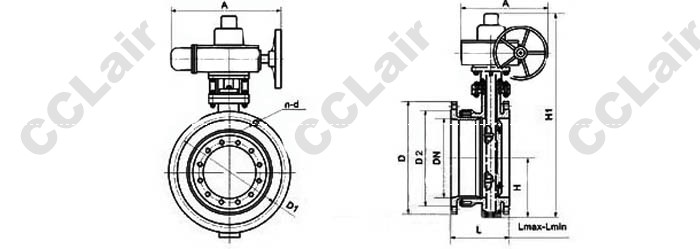

结构长度
|
GB/T12221-1989
|
|
压力试验
|
GB/T13927-1992；JB/T9092-1999
|
三、电动伸缩蝶阀执行器参数及特点
(1)电源：电机为三相交流，380V(特殊订货660V、440V或220V)，50Hz(特殊订货60Hz)；控制线电压220V/50Hz(特殊订货60Hz)；远程控制电压24VDC。
(2)工作环境：
(3)环境温度：-20—+60℃(特殊订货-60—+80℃)
(4)相对温度：≤90%(25℃时)
(5)普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dI电动蝶阀适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。(详见GB3836.1)
(6)防护等级：户外型和防爆型为IP55(可订制IP67)。
(7)工作制：为短时10分钟(可订制30分钟)。
四、电动伸缩蝶阀主要性能指标
五、电动伸缩蝶阀主要零件材料
|
公称通径
|
DN(mm)
|
50～2000
|
||
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
|
适用温度
|
≤80℃
|
|||
|
适用介质
|
空气、水、蒸气、煤气、油品等。
|
|||
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动。
|
|||
五、电动伸缩蝶阀主要零件材料
零件名称
材料名称
阀体
铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
填料
聚四氟乙烯、柔性石墨
