SVC-I,SVC-II,SVC-III,SVC-PI,伺服阀控制器




J1
J2
引脚
定义
说明
引脚
定义
说明
1
CMD-
控制信号负向输入端
1
SV-
阀控电流负向输出端
2
CMD+
控制信号正向输入端
2
SV+
阀控电流正向输出端
3
Disable-SVC
使能信号输入端,控制电流的通断
3

4
PE
接屏蔽
4
PE
接屏蔽
5
GND

Signal-GND
GND
    ±15VDC供电,信号和电源
公共参考地
     +24VDC供电,信号参考
     220VAC供电,信号参考地



6
-15VDC
Power-GND
③空
    ±15VDC供电,-15VDC
     +24VDC供电,电源参考地
     220VAC供电,空接



7
+15VDC
+24VDC
③空
    ±15VDC供电,+15VDC
     +24VDC供电,+24VDC
     220VAC供电,空接

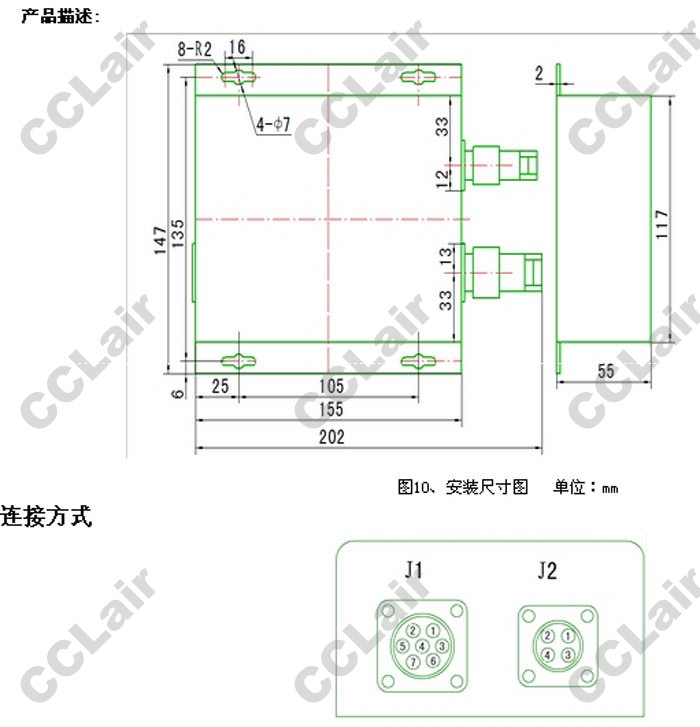

注:该控制器采用J17针)和J24针)的连接器,防护等级IP65或IP67。如左图
主要功能特性及技术参数
使用条件
供电
    ±15VDC±1%0.5A
    +24VDC±5%1A
    220VAC±10%0.15A,
连接线
建议采用每根大于或等于0.3平方毫米屏蔽电缆
环境温度
-20℃ ~ 80℃
环境湿度
35% ~ 85%RH
环境气体
周围无腐蚀性气体
电磁干扰
周围无强的电磁干扰波
振动
无剧烈振动
功能
输入CMD范围
    对称电压信号 -10V ~ +10V
    非对称电压信号 0V ~ +10V
    对称电流信号 -100mA ~+100mA
    非对称电流信号 0/4mA ~+20mA
    根据客户要求定制
输出 SV 范围
    对称电流信号 -100mA ~+100mA
    根据客户要求定制
外部调整
零偏
    调整范围±10%
    根据客户要求定制
增益
    调整范围±20%
    根据客户要求定制
其他功能
输入和输出保护、颤振、滤波、使能、信号调整等根据客户要求定制
性能
静态
分辨率
≤±0.3‰
线性度
≤±1‰
零偏
≤±1‰
对称度
≤±1‰
温漂
90ppm/℃
动态带载频宽
    200Hz
    根据客户要求定制
