DZD5-5,DZD5-10A,DZD5-20B,DZD5-40A,DZD5-50,DZD5-80B,DZD5-100,DZD5-160,DZD5-220B,DZD5-320,DZD5-480A

点击图片查看原图

型号：	DZD5-160B,DZD5-220B,DZD5-320B,DZD5-480B,DZD5-1000B
PDF下载：	如需产品详细说明请与销售客服联系
浏览次数：	760

公司基本资料信息

联系人销售员 1385(先生)
电话13861877712
地区江苏-无锡市
地址无锡市会北路28-135

详细说明

DZD5 基型
DZD5-5,DZD5-10,DZD5-20,DZD5-40,DZD5-50,DZD5-80,DZD5-100,DZD5-160,
DZD5-220,DZD5-320,DZD5-480,DZD5-1000,干式单片电磁制动器

DZD5 B型
DZD5-160B,DZD5-220B,DZD5-320B,DZD5-480B,DZD5-1000B,DZD5-5B,DZD5-10B,
DZD5-20B,DZD5-40B,DZD5-50B,DZD5-80B,DZD5-100B

DZD5 A型
DZD5-5A,DZD5-10A,DZD5-20A,DZD5-40A,DZD5-50A,DZD5-80A,
DZD5-100A,DZD5-160A,DZD5-220A,DZD5-320A,DZD5-480A,DZD5-1000A,

特别提醒：
1) 电磁制动器不得碰撞、坠落或使猛力安装，否则会导致变形而影响使用；
2) 必须清除摩擦面上的油脂物，可以用丙酮、酒精等清除；
3) 绝不允许用力拉拽、弯折引出线；
4) 安装时不仅要保证磁轭安装面与轴的垂直度，法兰与轴的配*用H7/h6，并做好轴向定位，同时保证图示δ间隙，法兰(A)的紧定螺钉在拧入前要涂好防松胶；
5) 安装时绝不允许用猛力打入法兰，当配*用H7/h6时，为防止法兰变形，应采用专用的安装套筒，而且可以较轻松的装入.

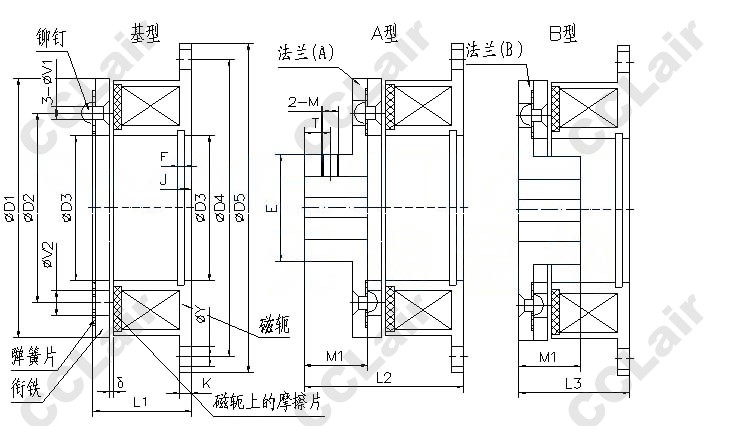

外型及安装尺寸

规格(NM)	D1	D2	D3	D4	D5	L1	L2	L3	M1	M2	P	Y	V1	J	E	T	M	d	H	B	δ
DZD5-5	63	46	35	72	80	22	37	25.5	15	12	14	5	3-3.1	3.5	26	6	M4	12/15	13.8/17.3	4/5	0.2
DZD5-10	80	60	42	90	100	24.5	44.5	28.5	20	14	14	6	3-4.1	4.3	31	8	M5	15/20	17.3/22.8	5/6	0.2
DZD5-20	100	76	52	112	125	28	53	33	25	17	15	7	3-5.2	5	41	10	M5	20/25	22.8/28.3	6/8	0.2
DZD5-40	125	95	62	137	150	31	61	37	30	20	16	7	3-6.2	5.5	49	12	M6	25/30	28.3/33.3	6/8	0.4
DZD5-50	135	95	62	150	160	33	63	39	30	20	16	7	3-6.2	5.5	49	12	M6	25/30	28.3/33.3	8/8	0.4
DZD5-80	160	120	80	175	190	35	73	42	38	25.5	17	9	3-8.2	6	65	15	M8	30/40	33.3/43.3	8/8	0.4
DZD5-100	180	120	80	195	210	39	75.5	45.5	38	28.5	17	9	3-8.2	6	65	15	M8	30/40	33.3/43.3	8/12	0.4
DZD5-160	200	158	100	215	230	41.5	86.5	50.5	45	29.5	21	9	3-10.3	7	83	18	M8	40/50	43.3/53.8	12/14	0.5
DZD5-220	230	158	100	245	260	45	88.5	53.5	45	32.5	21	9	3-10.3	7	83	18	M8	40/50	43.3/53.8	12/14	0.5
DZD5-320	260	210	125	276	292	48	102	59	54	38.5	21	11	4-12.3	8	105	22	M10	50/60	53.8/64.4	14/18	0.6
DZD5-480	285	210	125	315	335	59	107.5	67.5	54	46.5	21	11	4-12.3	8	105	22	M10	50/60	53.8/64.4	14/18	0.6
DZD5-1000	400	315	200	420	440	70	143.5	85.5	76	59.5	26	13	4-16.4	13	130	30	M12	80/100	85.4/106.4	22/28	0.7
