DLY2-5A,DLY2-5AN,DLY2-10A,DLY2-25A,电磁离合器

DLY2系列电磁离合器为牙嵌式有滑环定位电磁离合器。主要用于机械传动系统中，可在主动部分运转的情况下，使其主动部分与从动部分在一定的位置结合，增加了传递精度，从而达到定位和传递扭矩等目的。

离合器在下列条件下能可靠的工作：
1.周围空气温度为-5℃--+40℃。
2.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
3.离合器需在有润滑油的条件下工作。
4.离合器线圈的电压波动不超过+5%和-15%的额定电压。
5.离合器安装地点的海拔不超过2000米。

主要性能参数

规格 Size	额定传递力矩 Rated Transmitting Torque N·m	额定电压 Rsted Voltage DCV	线圈消耗功率 (20℃) Coil Consumption power(20℃) W	允许最高结合转速 Max Engagement Revolution r/min	允许最高转速 Allowed Max Revolution r/min
5A	50	24	21	36	4500
5AN	50	24	26	36	4500
10A	100	24	28	30	4000
25A	250	24	32	20	3500

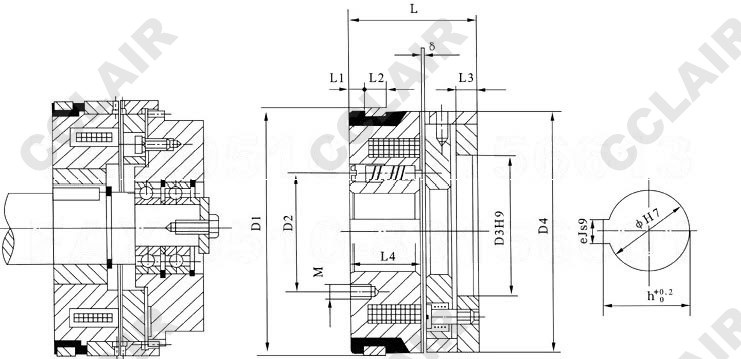

size	径向尺寸 Radil Demensions								轴向尺寸 Axial Demensions						电刷型号 Brush Model
size	D₁	D₂	D₃	D₄	ф	h	e	M	L	L₁	L₂	L₃	L₄	δ	电刷型号 Brush Model
5A	87	41	45	86	28	31.3	8	3-M4深8	45	5	8	8	25.2	0.3	DS—002
5AN	87	——	45	86	28	31.2	8	——	45	5	8	8	26	0.3
10A	94	——	45	94	40	43.3	12	——	50	5	8	8	30	O.5
25A	125	70	75	125	40	43.3	12	3-M5深10	55.5	4	9	l2	30.3	0.5	DS—001
