| 概述 |
|
HL系列电动执行器用于控制0°～90°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、旋塞阀、百叶阀等，它以AC415V、380V、240V、220V、110V、DC12V、24V、220V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出扭矩达6000N·m。可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。同时更具有体积小、重量轻、外形精美、结构独特、紧凑、起闭迅速、易于安装、操力矩小，操作方便，数显阀位、无须维护及使用安全方便等诸多优点。 |
| 特点 |
|
小型轻便，容易拆装及维修，并可在任意位置安装
结构简单、紧凑，90°回转启闭迅速
操作扭矩小，省力轻巧
流量特性趋于直线，调节性能好
多种控制信号：开关控制；
比例（调节型）控制：0-10VDC或 4-20mA
反馈输出可选4-20mA、辅助开关及反馈电位器(0～1K)
电源电压：AC110V、AC220V、AC380V、AC415V、AC24V 、DC24V、
启闭次数多达数万次，寿命长
达到完全密封，泄漏为零
IP67高标准防护等级，室内室外无所不能 |
技术参数
|
性能 型号 |
HL-50 |
||||||
|
电源 |
DC24V |
DC220V |
AC24V |
AC110V |
AV220V |
AC380V |
|
|
电机功率 |
90W |
||||||
|
额定电流 |
7A |
0.9A |
8A |
2A |
0.92A |
0.45A |
|
|
标准时间/扭矩力 |
30S/500N.m |
||||||
|
可选时间/扭矩力 |
9S/150N.m，15S/250N.m，20S/300N.m，60S/500N.m |
||||||
|
电路控制 |
B、S、R、H、A、K、D、T |
||||||
|
转动角度 |
0-90° |
||||||
|
重量 |
7.8kg |
||||||
|
耐压等级 |
500VAC/1minute |
1500VAC/1minute |
|||||
|
绝缘电阻 |
100MΩ/300VDC |
100MΩ/500VDC |
|||||
|
防护等级 |
IP-67 |
||||||
|
环境温度 |
-25℃~60℃（其他温度可定做） |
||||||
|
安装角度 |
任意角度 |
||||||
|
箱体材质 |
铝合金压铸件 |
||||||
|
选装功能 |
过力矩保护、加热除湿器 |
||||||

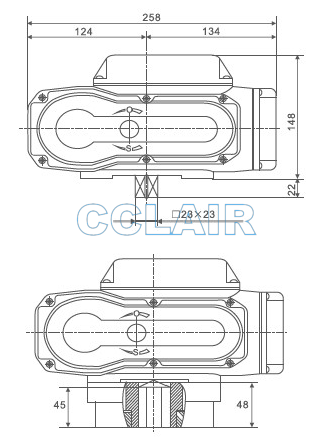

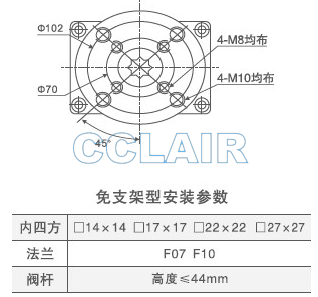

产品规格
