K23JD-8TR,K23JD-8R,K23JD-10TR,K23JD-10R,K23JD-15TR,K23JD-15R,K23JD-20TR,K23JD-20R,K23JD-25TR,K23JD-25R,K23JD-32TR,K23JD-32R,K23JD-40TR,K23JD-40R,电控换向阀

一、特点：

　本系列产品属截止式结构的电控换向阀，它被广泛用于气压传动与控制系统，用以控制气路的切换等。

　　本产品是利用电信号来实现切换以控制气流方向的。

二、图形符号：

三、型号说明：

四、技术参数

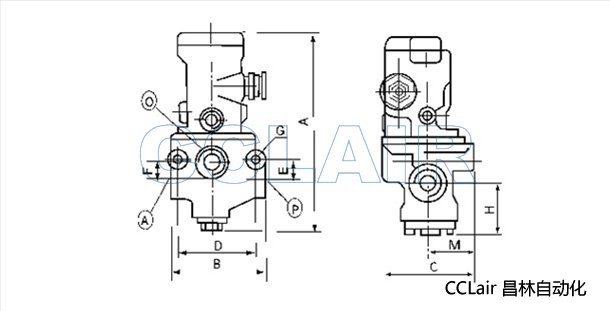

五、外形及安装尺寸：




型号	公称通径	接管螺纹			A	B	C	D	E	F	G	H	M	L
		P	A	O
K23JD-8(T)R	8	G1/4	G1/4	G1/2	180	96	78	73	17	16.5	φ9	45	39	85
K23JD-10(T)R	10	G3/8	G3/8
K23JD-15(T)R	15	G1/2	G1/2
K23JD-20(T)R	20	G3/4	G3/4	G1	198	113	89	82	24	21	φ9	52	38	105
K23JD-25(T)R	25	G1	G1
K23JD-32(T)R	32	G11/4	G11/4	G11/2	268	165	121	118	37	46	φ9	75	46	170
K23JD-40(T)R	40	G11/2	G11/2



型号	K23JD-8(T)R	K23JD-10(T)R	K23JD-15(T)R	K23JD-20(T)R	K23JD-25(T)R	K23JD-32(T)R	K23JD-40(T)R
流量（m3/h)	5	7	10	20	30	40	50
有效截面积S值（m㎡)	20	35	60	120	190	300	400
泄漏量ml/min	≤50	≤100		≤200		≤300
换向时间sec	≤0.04	≤0.06		≤0.10		≤0.15
切换频率Hz	≥10	≥8		≥4		≥3
工作压力MPa	0.2～0.8
环境温度℃	-50～50
电压（V）	AC：380，220，110，36；DC：220，110，24
