一、特点：
单向节流阀是一种广泛应用于调节执行元件工作速度的阀，它是由单向阀和节流阀并联组合而成的流量控制阀。
二、图形符号：
三、型号说明：
四、技术参数
| 型号 |
KLA
|
|||||||||
| 公称通径mm | 3 | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| S值P→Amm² | 3 | 5 | 10 | 20 | 40 | 60 | 110 | 190 | 300 | 400 |
| S值A→Pmm² | 3 | 10 | 20 | 40 | 60 | 110 | 190 | 300 | 400 | 650 |
| 最高使用压力 | 1.00MPa | |||||||||
| 开启压力 | 0.05MPa | |||||||||
| 泄漏量 | 50Nml/min | 100Nml/min | 250Nml/min | 500Nml/min | ||||||
| 工作温度 | 5～60ºC | |||||||||

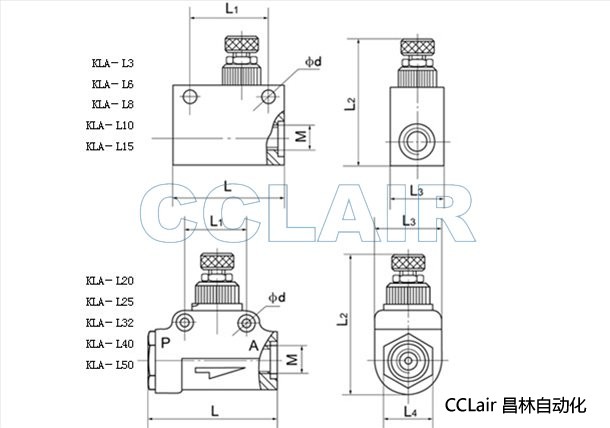

五、外形及安装尺寸：
| 型号 | 联接螺纹 | L | L1 | L2 | L3 | L4 |
Ø |
||
| KLA-L3 | M10*1 | 40 | 25 | 45.5 | 17 | 4.8 | |||
| KLA-L6 | M10*1 | G1/8" | 50 | 38 | 72 | 25 | 4.8 | ||
| KLA-L8 | 14*1.5 | 12*1.25 | G1/4" | 50 | 38 | 72 | 25 | 4.8 | |
| KLA-L10 | 18*1.5 | 16*1.5 | G3/8" | 65 | 50 | 91 | 30 | 6 | |
| KLA-L15 | 22*1.5 | 20*1.5 | G1/2" | 65 | 50 | 91 | 30 | 6 | |
| KLA-L20 | M27*2 | G3/4" | 120 | 60 | 139 | 60 | 50 | 7 | |
| KLA-L25 | M33*2 | G1" | 120 | 60 | 139 | 60 | 50 | 7 | |
| KLA-L32 | M42*2 | G11/4" | 160 | 82 | 180 | 78 | 70 | 7 | |
| KLA-L40 | M48*2 | G11/2" | 160 | 82 | 180 | 78 | 70 | 7 | |
| KLA-L50 | M60*2 | G2" | 168 | 90 | 225 | 95 | 90 | 10 | |
