BEHB-0.6/350,BEHB-1.0/350,BEHB-1.5/350,BEHB-4.0/350,BEHB-6.0/350,BEHB-10/330,BEHB-12/330,BEHB-20/330,BEHB-25/330,BEHB-32/330,BEHB-40/330,BEHB-50/330,BEHB-54/330,BEHB-10/400,BEHB-12/400,BEHB-20/400,BEHB-25/400,BEHB-32/400,BEHB-40/400,BEHB-50.400,BEHB-54/400,BEHB-10/450,BEHB-12/450,BEHB-20/450,BEHB-25/450,BEHB-32/450,BEHB-40/450,BEHB-50/450,BEHB-54/450,
BEHB-10/550,BEHB-12/550,BEHB-20/550,BEHB-25/550,BEHB-32/550,BEHB-40/550,BEHB-50/550,BEHB-54/550,
一、型号说明
BE S _ ※ / ※ _ ※ _ ※
① ② ③ ④ ⑤ ⑥
①名称代号：欧标囊式蓄能器
②结构形式：S-标准型（壳体气端口Φ22mm）
SB-标准型（壳体气端口Φ50mm）
H-大流量（壳体气端口Φ22mm）
HB-大流量（壳体气端口Φ50mm）
HT-大流量顶部拆装（壳体气端口Φ89mm）
TR-顶部拆装
③公称容积：0.6~54L
④公称压力：330~550bar
⑤连接方式：N-NPT螺纹、S-SAE螺纹、
G-英制管螺纹、F-法兰连接
⑥工作介质：Y-液压油、R-乳化液、H-水

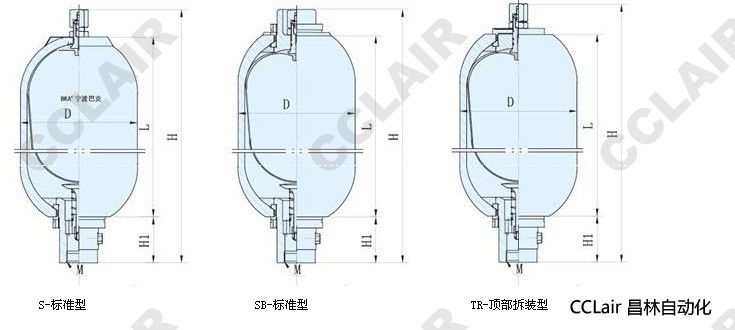

二、外形尺寸

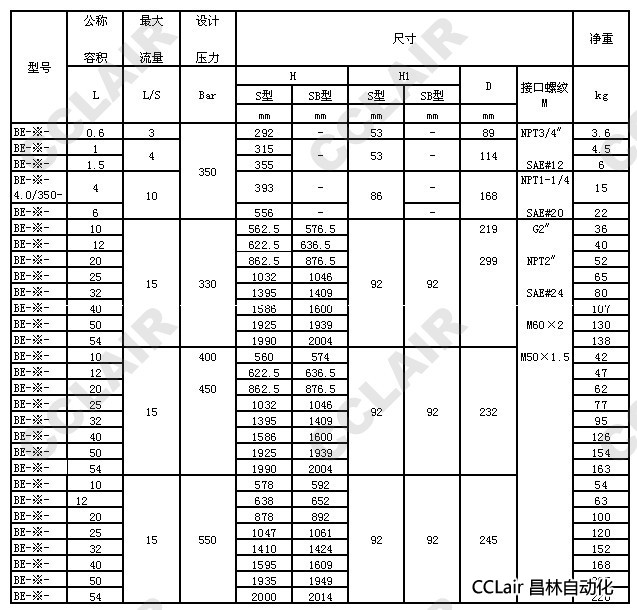

1.标准型蓄能器

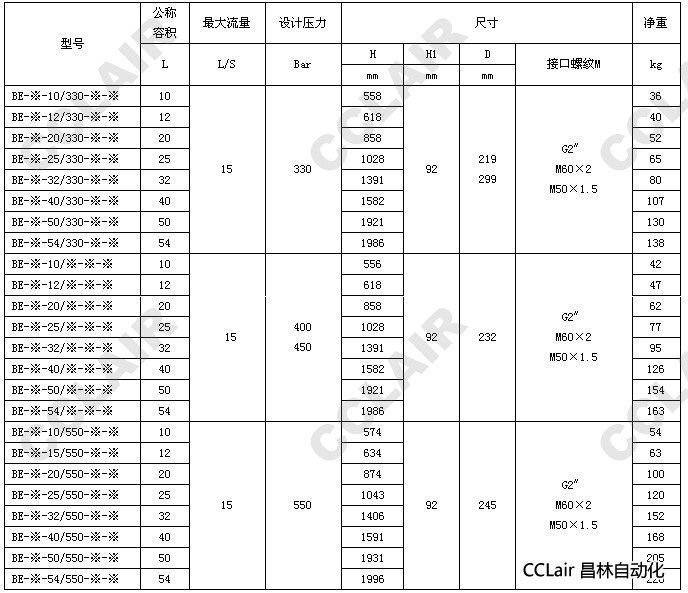

2.顶部拆装
三、订货说明
1.订货时须写明型号代号全称，如：最高工作压力为330bar，公称容积为10L，连接方式为法兰连接，以液压油为工作介质的S-标准型囊式蓄能器为：BES-10/330-F-Y。
2.若对囊式蓄能器有特殊要求时，请同本企业商洽。
3.本企业保留设计更改权，对修改不另行通知。
