AZMK71,AZMK80,AZMK90,AZMK100,三相交流电磁制动器

AZMK系列断电制动型三相交流电磁制动器，是一种新型的安全制动器，具有起动时间快和制动时间短的特点。制动器电压、接法与电动机相同，接线简单，操作方便，交流制动器不用交-直流电压互换装置（整流器），直接使用交流电源，使制动器使用具有更安全、可靠的保障。
AZMK系列三相交流制动器，产品结构紧凑，制动力矩和间隙调节方便。手动释放可利用手柄向后一扳，制动器就可临时脱开制动状态，操作方便可靠。
AZMK系列三相交流制动器，在25～50Hz频率段可直接使用变频电源。若要在5～100Hz段使用，制动器需使用50Hz标准电源单独直接供电。
AZMK系列三相交流制动器可与Y、Y2系列电机配套组成交流制动三相异步电动机，还可与变频电机配套组成交流制动三相变频调速电动机，可广泛用于要求快速制动，精确定位的各种机械设备。

工作原理：
AZMK系列三相交流制动器，断电时，利用弹簧压力紧压衔铁，使制动盘与衔铁和电动机后端盖两面产生巨大的摩擦（制动）力矩，可使旋转物体快速制动；通电时，利用电磁吸合释放原理，使制动盘脱离制动状态，可使电动机自由转动。

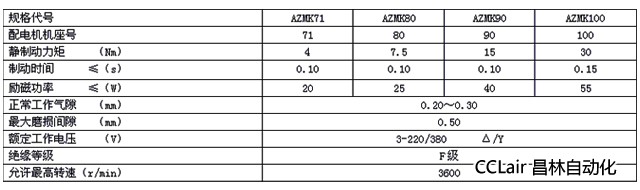

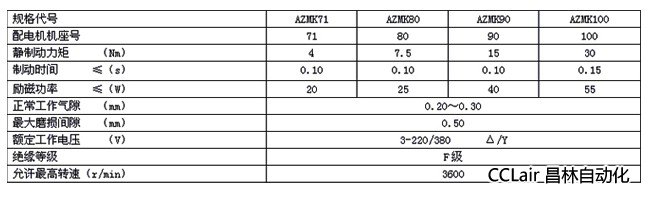

　　注：额定工作电压和频率可根据用户要求设计，如：50Hz 220V 400V 420V……　60Hz 220V 380V 440V……

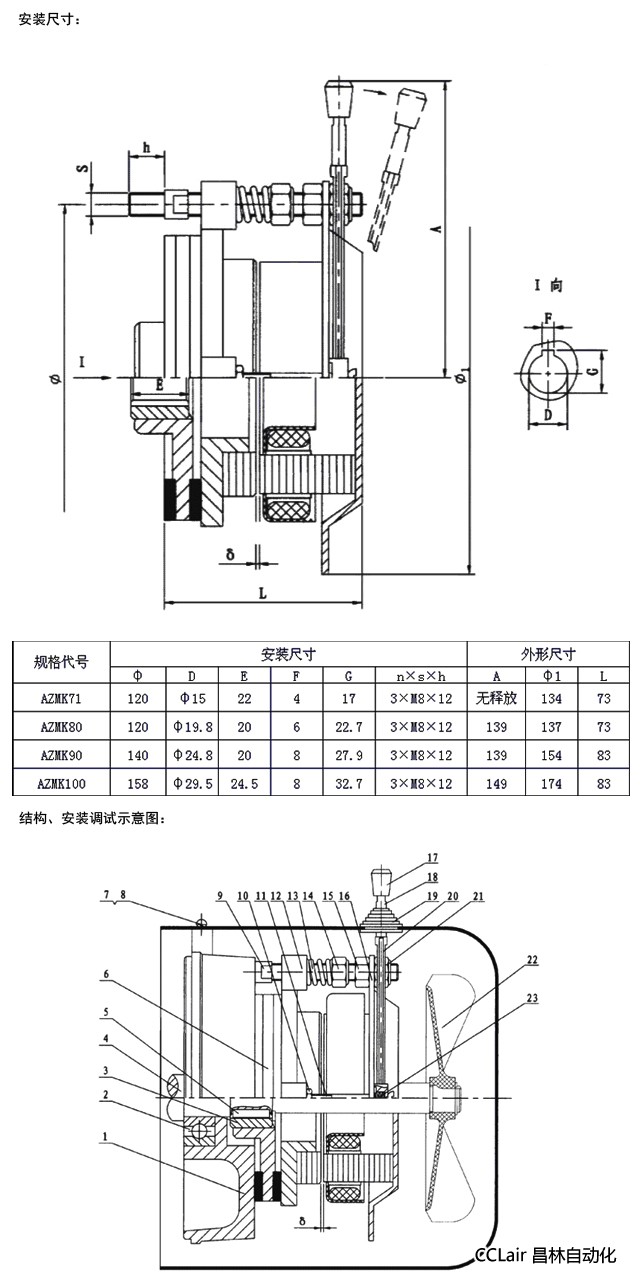

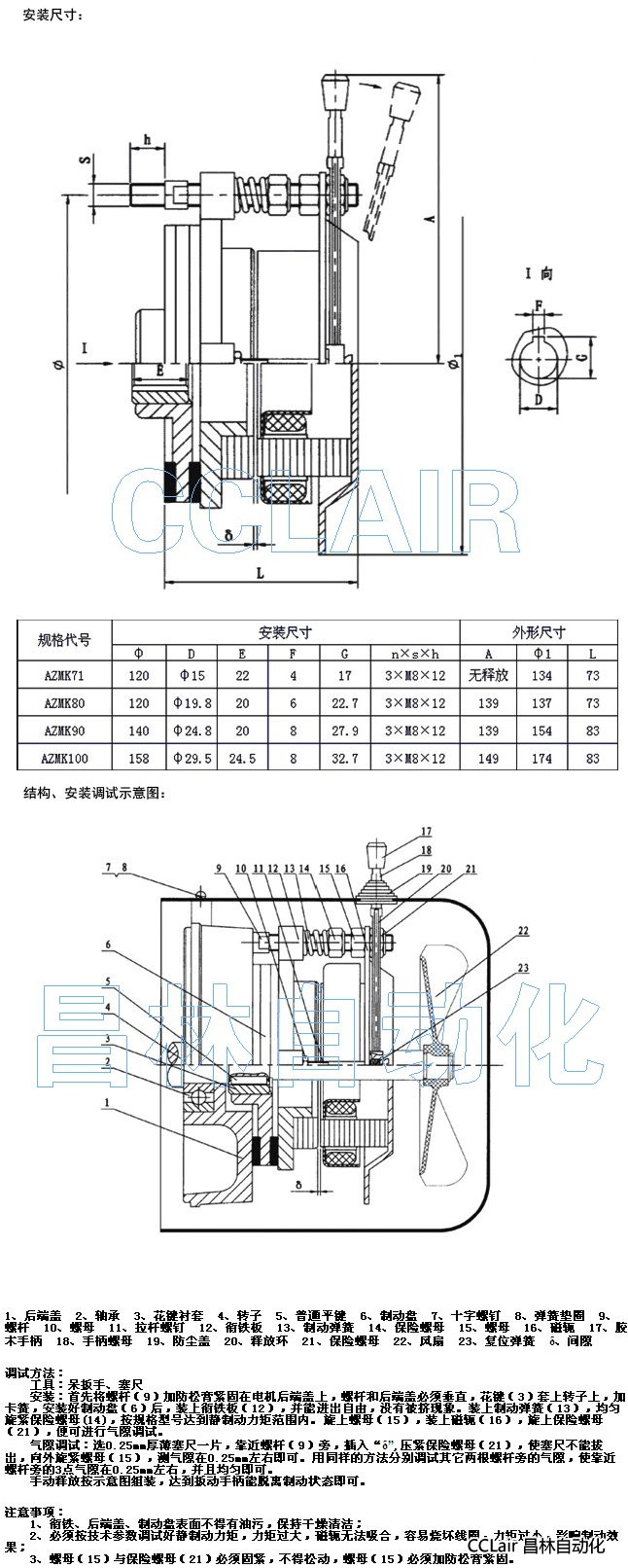

1、后端盖  2、轴承  3、花键衬套  4、转子  5、普通平键  6、制动盘  7、十字螺钉  8、弹簧垫圈  9、螺杆  10、螺母  11、拉杆螺钉  12、衔铁板  13、制动弹簧  14、保险螺母  15、螺母  16、磁轭  17、胶木手柄  18、手柄螺母  19、防尘盖  20、释放环  21、保险螺母  22、风扇  23、复位弹簧  δ、间隙

调试方法：
工具：呆扳手、塞尺
安装：首先将螺杆（9）加防松膏紧固在电机后端盖上，螺杆和后端盖必须垂直，花键（3）套上转子上，加卡簧，安装好制动盘（6）后，装上衔铁板（12），并能进出自由，没有被挤现象。装上制动弹簧（13），均匀旋紧保险螺母(14)，按规格型号达到静制动力矩范围内。旋上螺母（15），装上磁轭（16），旋上保险螺母（21），便可进行气隙调试。
气隙调试：选0.25mm厚薄塞尺一片，靠近螺杆（9）旁，插入“δ”,压紧保险螺母（21），使塞尺不能拔出，向外旋紧螺母（15），测气隙在0.25mm左右即可。用同样的方法分别调试其它两根螺杆旁的气隙，使靠近螺杆旁的3点气隙在0.25mm左右，并且均匀即可。
手动释放按示意图组装，达到扳动手柄能脱离制动状态即可。

注意事项：
1、衔铁、后端盖、制动盘表面不得有油污，保持干燥清洁；
2、必须按技术参数调试好静制动力矩，力矩过大，磁轭无法吸合，容易烧坏线圈，力矩过小，影响制动效果；
