YEJA711-4,YEJA712-4,YEJA801-4,YEJA802-4,YEJA90S-4,YEJA90L-4,交流电磁制动三相异步电动机
YEJA100L1-4,YEJA100L2-4,YEJA112M-4,YEJA132S-4,YEJA132M-4,YEJA160M-4,YEJA160L-4,YEJA711-6,YEJA712-6,YEJA801-6,YEJA802-6,YEJA90S-6,YEJA90L-6,无锡昌林,YEJA100L-6,YEJA112M-6,YEJA132S-6,YEJA132M1-6,YEJA132M2-6,YEJA160M-6,YEJA160L-6,YEJA801-8,YEJA802-8,YEJA90S-8,YEJA90L-8,YEJA100L1-8,YEJA100L2-8,YEJA112M-8,YEJA132S-8,YEJA132M-8,YEJA160M1-8,YEJA160M2-8,YEJA160L-8,



产品描述:
  YEJA系列交流电磁制动三相异步电动机是根据国家标准JB/T  6456要求精心设计的制动电机。由通用的标准型(Y、Y2或Y3系列)三相异步电动机和三相交流电磁制动器两大部分组合而成。电动机后端的转轴,通过花键与制动器的摩擦盘配合联接,电磁铁固定在电机后端盖上,属断电制动型。
  通电时,电磁铁产生强大的电磁力吸合衔铁板压缩制动弹簧,使衔铁板脱离对摩擦盘的压力,电动机就能灵活转动。失电时,通过制动弹簧压力,加压于衔铁板,使其紧压摩擦盘,产生强大的摩擦制动力矩,使旋转的电机迅速制动,达到准确的定位。
  YEJA三相交流制动电动机,适用于不含易燃、易爆的环境,特别适合需要快速制动、精确定位及防止滑行等要求的各种机械中,如升降机,运输机械、印刷机械、包装机械、纺织机械、陶瓷机械、电镀生产线及减速机配套的传动机械等。

产品特点:
  1、本系列产品防护等级(电动机和制动器)均达到IP55
  2、交流制动器作了精心设计,除带电部分封浇在环氧树脂壳体内之外,在与电机组装时将制动器安装在一个完全密封的结构部件内,能有效的防止棉纱、纸屑、沙尘、油垢、铁屑、粉末等杂物进入制动器内部,从而延长了使用寿命;
  3、交流制动器具有起动响应快,制动时间短,无交直流转换的整流装置,安全可靠,制动力矩可调节等优点;
  4、具有灵活手动释放装置,自锁或临时手扳脱开任意选择;
  5、交流制动器使用电压、接法与电动机完全一致,避免中间交直流转换,使用方便;
  6、可使用变频器电源,在25Hz~50Hz恒转矩调速范围使用;
  7、绝缘等级为B、F级,如有要求可以生产H级;
  8、根据需要可采用双位接线盒,即电机和制动器分别使用独立接线板;
  9、电机的安装尺寸和功率等级完全符合现行的Y系列通用电机的国家标准和IEC 72国际标准;
  10、机座号71~112电机为铝合金外壳,接线盒在顶部;座号132~160电机为铸铁外壳,接线盒在右边,如有要求可放在顶部。

使用条件:
  1、海拔不超过1000m,相对湿度≤95%;
  2、环境温度最高不超过40℃,最低为-15℃;
  3、工作方式S1(连续工作制);
  4、额定电压380V 50Hz(制动器相同)。异电压与异频率可另行设计制造。

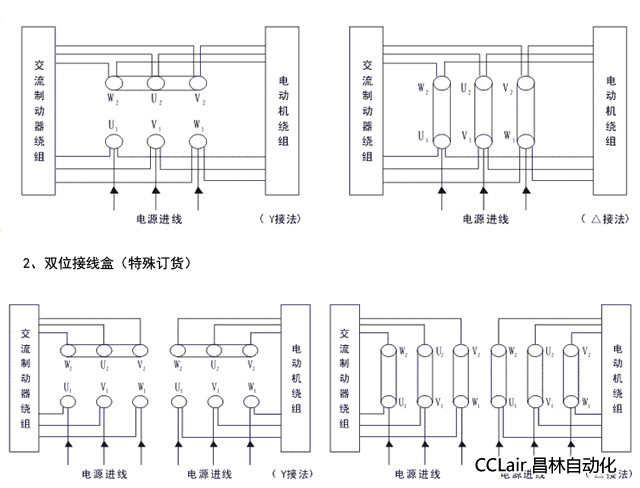

接线方法:
  1、单接线盒(常规供货)



 注:电动机和制动器必须同时接通电源。

间隙的检查与调整:
  衔铁板与电磁铁之间活动的距离称为间隙(δ)。正常工作间隙(δ)控制在0.2~0.3mm,最大不超过0.5mm。电机出厂时都调整在正常工作间隙范围内,运行一段时间后,由于摩擦片磨损使间隙值增大,超过最大间隙后,就会影响交流制动器正常的吸合和制动,必须进行调整。

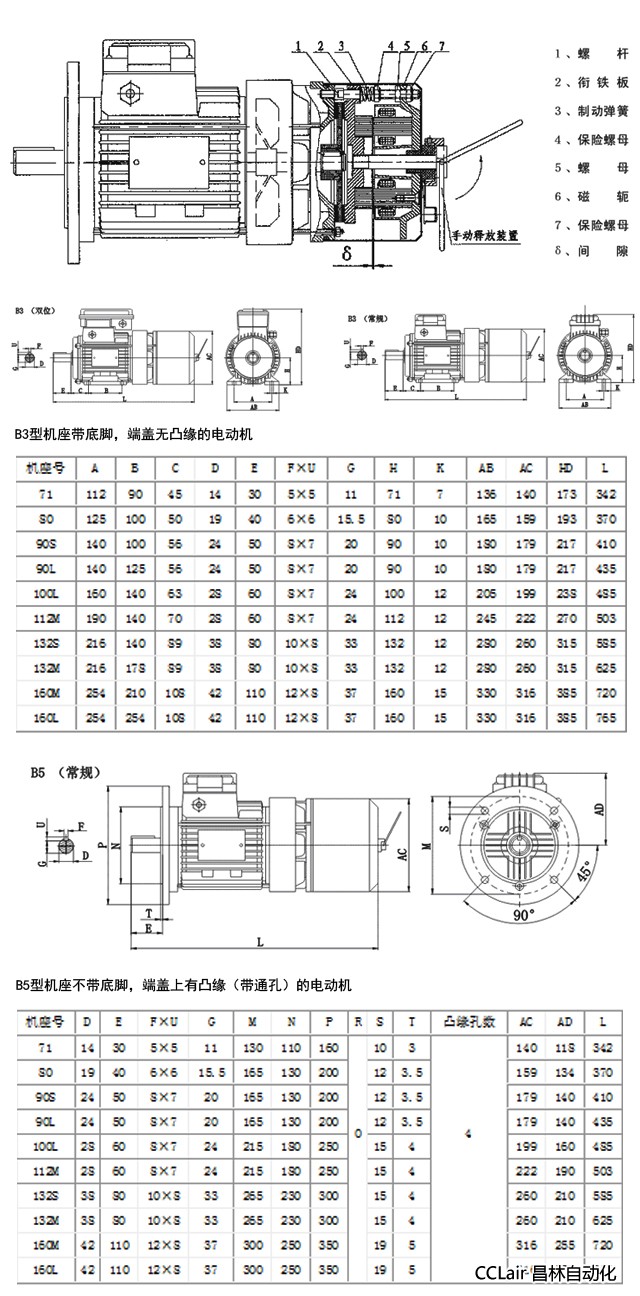

  调整方法:准备一组厚薄塞尺,选0.25mm一片,先在图一所示的间隙(δ)位置(三个螺杆方位)测一下,如已超过,将螺母5松开,将0.25mm塞尺放进被松开的螺杆的间隙(δ),慢慢旋进保险螺母7,压紧塞尺,然后将螺母5向外旋紧,拔出塞尺。用同样方法再调整好第二支螺杆和第三支螺杆处间隙,调好后重新再把螺母5旋紧,螺母5一定要旋紧,并要经常的检查螺母5,不能有松动。
  如果没正规塞尺,可用相似厚薄的铁皮等代用,保险螺母7每旋60°(六角螺母六等分角)约前进0.15mm。间隙调节三点一定要均匀,否则会影响制动器吸合与制动,严重时会烧坏线圈。

力矩的调节:
  电机出厂时,力矩都已调整到标准值,电机使用一段时间后,由于摩擦片磨损后,制动弹簧略被放松,制动力矩相对略有下降,如使用没大的影响,可以不动。如感觉力矩有所下降,需增大制动力矩时,可将三个保险螺母4均匀向前旋进约180°(约半圈),最多一圈,不能太多,由于制动力矩太大会造成吸合困难,或发出难听的吱吱电磁声,严重的会烧坏线圈。如果需减少制动力矩,则将保险螺母4向后旋松180°(半圈),最多一圈,否则力矩太小了。不管力矩调小或调大都要重新调整间隙。
