简介
本系列阀门为气动驱动方式，在结构设计上合理，外形上美观，并具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点。阀门主要安装在机械泵进气口，电源与机械泵电机接在同一电路上，泵的开启与停止和阀门的开关同步。当机械泵断电，阀能自动将真空抽气系统封闭，并将大气充入泵腔内，避免泵油逆流，污染真空系统，是真空设备自动化首选阀门之一。阀门是以压缩空气作为执行力，带动阀板做开启运动，在断电时，阀板靠弹簧力自动关闭。阀门的介质为空气及非腐蚀气体。
特点
标准模块化设计，易于更换及维修；
便于清洁的设计；
充气口采用锥柱密封结构，在阀门关断时，只有极少量的气体充入真空室；
高真空气动挡板充气阀，DN=16mm、供电电压为交流220V 50Hz、KF法兰、铝阀体、304阀体

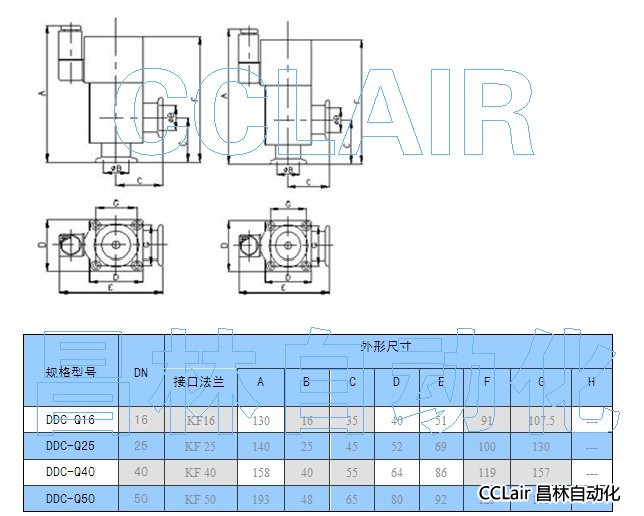

注：KF法兰尺寸按国家标准GB/T 4982-2003（IDT ISO 2861-1:1974(E)）执行；
性能指标：
适用范围：1×10-3Pa～1.2×105Pa
打开时阀板上的压差：≤1.2×105a任意方向
阀体和阀座漏率： <1.3×10-5Pa·L·s-1
建议首次维修前循环次数：200，000次
周围空气温度：-25℃~50℃
安装位置：阀板密封面上端口接泵入气口
电源：交流220V 50Hz，6W或直流24V，3W（特殊规格可定做）
压缩空气（只适用于气动）：0.4～0.7MPa
阀门开启或关闭时间：≤1s
阀门位置指示：带有启闭位置指示开关（磁性开关）
