　　DZD2型单片电磁制动器广泛应用于纺织、印染、印刷、造纸、包装、建筑、船舶等机械传动系统中，也适用于其它机械传动系统中的定位、制动、微动等场合。


　　DZD2型单片电磁制动器主要有励磁部分（磁轭1、线圈2、摩擦片3）和联接组合件（衔铁4、弹簧片5、联接法兰6）两部分组成。当励磁线圈2通电时，产生磁通，磁轭1吸合衔铁4，闭合磁路，从而产生摩擦力矩，使传动部分制动，当线圈2断电后，衔铁4在弹簧片5的作用下释放，使制动解除。
　　该型制动器属于干式制动器，它没有空载力矩，接通和断开时间短，使用寿命长，性能稳定且结构紧凑，安装方便，是各种机械传动系统中理想的自动化执行元件。

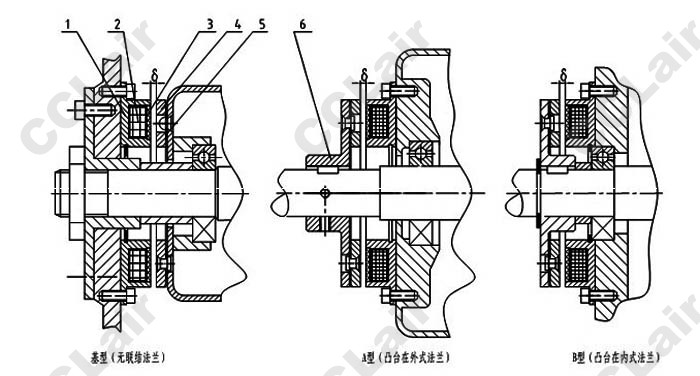

安装注意事项及安装结构示意图
　　1、 摩擦副表面不得有油脂类物质沾染。
　　2、 制动器配合的轴孔与轴的精度H8/h7。
　　3、 制动器主、从动侧需固定，不允许轴向窜动，同时保证工作气隙“δ”。

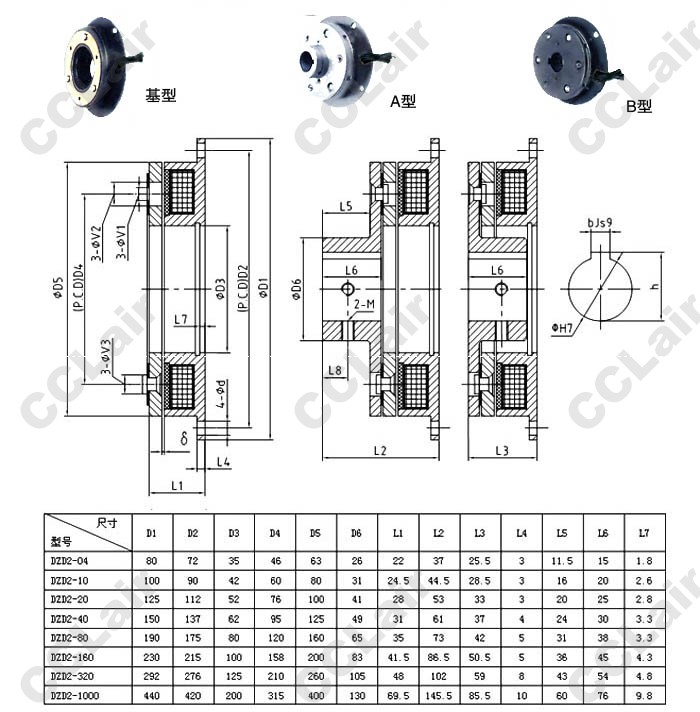

安装尺寸简图及安装尺寸表
