CG5V60-6-B,无锡昌林，CG5V60-6-C,CG5V60-6-F,CG5V60-6-G,
CG5V60-8-B,CG5V60-8-C,CG5V60-8-F,CG5V60-8-G,
CG5V70-6-B,CG5V70-6-C,无锡昌林，CG5V70-6-F,CG5V70-6-G,
CG5V70-8-B,CG5V70-8-C,CG5V70-8-F,CG5V70-8-G,无锡昌林，
CG5V62-6-B,无锡昌林，CG5V62-6-C,CG5V62-6-F,CG5V62-6-G,
CG5V62-8-B,CG5V62-8-C,CG5V62-8-F,CG5V62-8-G,
CG5V61-6-B,CG5V61-6-C,无锡昌林，CG5V61-6-F,CG5V61-6-G,
CG5V61-8-B,CG5V61-8-C,CG5V61-8-F,CG5V61-8-G,
CG5V80-6-B,CG5V80-6-C,CG5V80-6-F,无锡昌林，CG5V80-6-G,
CG5V80-8-B,无锡昌林，CG5V80-8-C,CG5V80-8-F,CG5V80-8-G,
CG5V※-6/8 型电磁溢流阀是由溢流阀、遥控阀与电磁阀叠加而成的一种组合阀,其作用是控制系统压力,保障系统安全、借助各遥控阀的调定压力及适当机能电磁阀的遥控换向,就可得到多级压力控制或使系统卸荷。
本阀具有压力高、流量大、体积小、调压平稳、噪声低、动作可靠等特点，它便于集成安装可大大简化系统设计和维修工作量，是更新换代的一种新产品。
型号说明
| CG5V | ※ | 6/8 | ※ | ※※※ | U | ※ | 10 |
|
1
|
2 |
3
|
4 |
5
|
6
|
7
|
8
|

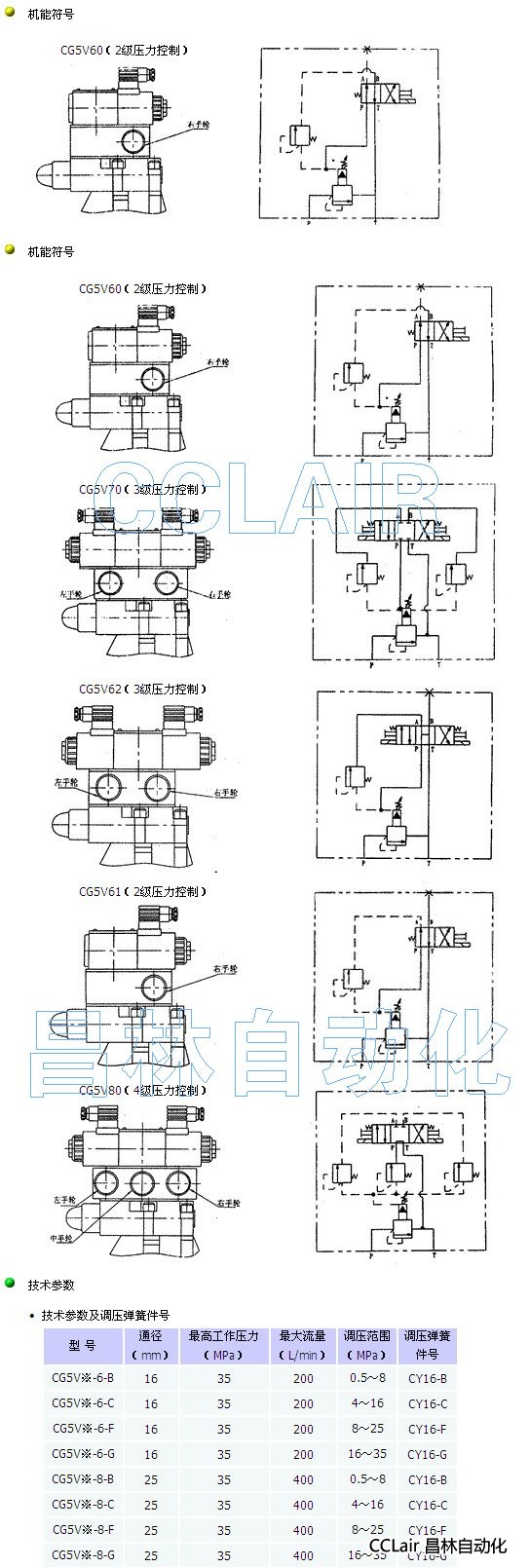

2.压力控制方式:60-2级压力控制 61-2级压力控制 62-3级压力控制
70-3级压力控制 80-4级压力控制
3.通径:6-16mm 8-25mm
4.主阀调压范围 B:0.5～8MPa C:4.0～16MPa F:8.0～25MPa G:16.0～35MPa
5.遥控阀手轮位置及调压范围 左:A:0.5～4MPa 中:B:0.9～8MPa
中 C:4～16MPa 右:F:10～25MPa
6.电器连接：U-电器插头符合DIN43650
7.电磁铁电压：A:110V、120V、220V、240V D：12V、24V
8.设计代号
