一用途
牙嵌式电磁失电离合器（以下简称离合器）用于机械传动系统中，可在主动部分运转的情况下，使从动部分与主动分结合或分离，从而起到制动，换向、变速、位移等目的。
离合器在下列条件下能可靠地工作
1．1周围空气温度在-5℃～+40℃之间；
1．2周围介质中无爆炸危险、且无足以腐蚀金属和破坏绝缘的气体及导电尘埃；
1．3离合器线圈电压波动不超过+5％和－15％的额定工作电压；
1．4离合器可在有润滑或无润滑的情况下工作；
1．5离合器安装地点的海拔不超过2000m
二结构和动作原理
离合器主要由磁轭 ，衔铁、齿环和电刷组成，磁轭内装有线圈，线圈引出线分别与两个滑环相焊接，导电是由电刷压紧滑环来完成，磁 与线圈和磁 与滑环均由绝缘良好的环氧树脂浇注。磁轭体内磁极端面上，有多个均布的弹簧和顶子。齿轮套也与磁 体相联，带端面齿的齿环可与用户的传动部分相联接。
线圈通电后产生磁通，磁力线经过磁 及衔铁形成闭合回路，衔铁被吸到磁 一侧，端面齿脱开，离合器终止扭矩传递。线圈断电后，磁通逐渐消失，衔铁被弹簧顶子推到齿环一侧，两端面齿相互齿合传递扭矩。
主要性能参数
|
规格
Size |
额定动力矩
Rated Static Torque N·m |
额定电压：
Rated Voltage DCV |
线圈消耗功率 (20℃)
Coil Consumption power(20℃) W |
允许最高结合转速
Max Engagement Revolution r/min |
允许最高转速
Allowed Max Revolution r/min |
|
16A
|
160
|
24
|
59
|
25
|
3000
|
|
25A
|
250
|
24
|
61
|
20
|
3000
|
|

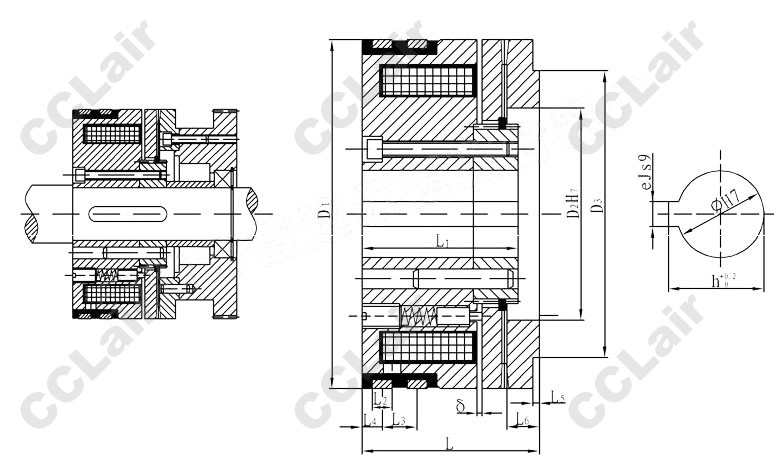

规格
Size |
径向尺寸 Radial Demensions
|
轴向尺寸 Axial Demensions
|
电刷型号Brush odel
|
||||||||||||
|
D1 |
D2 |
D3 |
ф |
h
|
e
|
L |
L1 |
L2 |
L3
|
L4
|
L5
|
L6
|
δ
|
||
|
16A
|
140
|
85
|
115
|
35
|
38.3
|
10
|
68.5
|
60
|
10
|
14
|
8
|
2.5
|
14
|
1.2
|
DS-005
|
|
25A
|
160
|
95
|
130
|
40
|
43.3
|
12
|
75
|
62
|
10
|
14
|
8
|
3
|
17
|
1.2
|
DS-005
|
