DHM6-0.4，DHM6-0.8，DHM6-1.5，DHM6-3，DHM6-4，DHM6-8，DHM6-15，DHM6-25，DHM6-35，电磁失电制动器
描述：
㈠、主要特征是用手柄手动释放结构且手柄具有自锁功能。广泛用于机床、冶金、化工、建筑、包装等机械传动系统中，起定位、断电保护作用，具有动作灵敏、制动速度快的特点。
㈡、制动器在下列条件下能可靠工作：
1、制动器安装地点海拔不超过2000m；
2、周围环境温度-5℃—+40℃；
3、周围介质中无爆炸危险，且无足以腐蚀金属和破坏绝缘的气体及导电尘埃；
4、制动器线圈电压波动不超过+5%和―15%额定电压；
5、在干式条件下工作
㈢、安装：
1、安装时制动器必须清洗干净，摩擦面和制动器内部不得有油污和尘埃；
2、齿轮套不允许有轴向窜动。
技术参数
|
规格
|
额定静力矩
|
额定电压：
|
线圈消耗功率 (20℃)
|
接通时间
|
断开时间
|
允许最高转速
|
|
0.4
|
4
|
24
|
20
|
80
|
30
|
3000
|
|
0.8
|
8
|
24
|
25
|
110
|
40
|
3000
|
|
1.5
|
15
|
24
|
30
|
160
|
55
|
3000
|
|
3
|
30
|
24
|
40
|
200
|
65
|
3000
|
|
4
|
40
|
24
|
50
|
250
|
80
|
3000
|
|
8
|
80
|
24
|
55
|
290
|
100
|
3000
|
|
15
|
150
|
24
|
85
|
350
|
150
|
1500
|
|
25
|
240
|
24
|
100
|
450
|
210
|
1500
|
|
35
|
350
|
24
|
110
|
550
|
275
|
1500
|
|

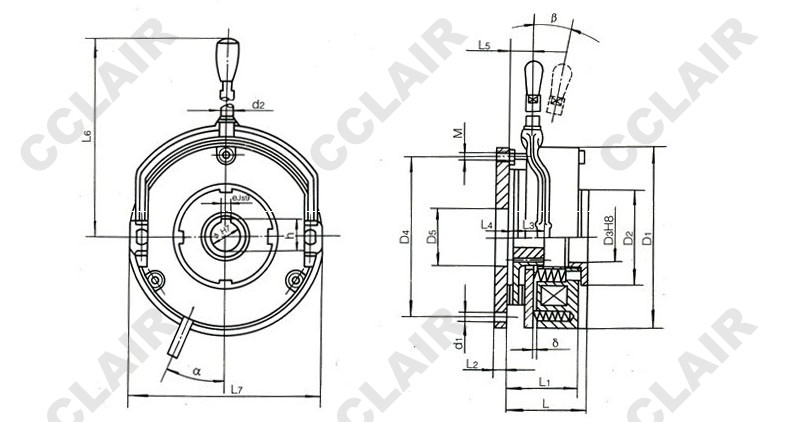

规格
|
径向尺寸
|
轴向尺寸
|
|||||||||||||||||||
|
D1 |
D2 |
D3 |
D4
|
D5
|
d1
|
d2
|
ф |
h
|
e
|
L |
L1 |
L2
|
L3
|
L4
|
L5
|
L6
|
L7
|
δ
|
α
|
β
|
|
|
0.4
|
84
|
48
|
19
|
72
|
20
|
3-4.5
|
8
|
3-M4
|
12.80+0.1
|
4
|
40
|
35
|
6
|
18
|
1.8
|
17
|
100
|
88
|
0.2
|
25°
|
10°
|
|
0.8
|
102
|
52
|
24
|
90
|
30
|
3-5.5
|
8
|
3-M5
|
17.30+0.1
|
5
|
46.5
|
41
|
7
|
20
|
2.5
|
18
|
113
|
107
|
0.2
|
25°
|
8°
|
|
1.5
|
127
|
68
|
35
|
112
|
40
|
3-6.5
|
10
|
3-M6
|
17.30+0.1
|
5
|
55.5
|
48
|
9
|
20
|
3.5
|
25
|
131
|
132
|
0.2
|
25°
|
7°
|
|
3
|
147
|
82
|
40
|
132
|
45
|
3-6.6
|
10
|
3-M6
|
22.80+0.1
|
6
|
63
|
55
|
9
|
25
|
3
|
22
|
141
|
152
|
0.3
|
25°
|
7°
|
|
4
|
162
|
92
|
52
|
145
|
55
|
3-9
|
12
|
3-M8
|
28.30+0.2
|
8
|
73.5
|
64
|
11
|
30
|
3
|
29
|
161
|
168
|
0.3
|
25°
|
7°
|
|
8
|
188
|
102
|
52
|
170
|
65
|
3-9
|
12
|
3-M8
|
33.30+0.2
|
8
|
80.5
|
71
|
11
|
30
|
3
|
25
|
186
|
195
|
0.3
|
25°
|
7°
|
|
15
|
215
|
116
|
62
|
196
|
75
|
6-9
|
14
|
6-M8
|
43.30+0.2
|
12
|
96
|
83
|
11
|
35
|
4
|
29
|
250
|
226
|
0.4
|
25°
|
12°
|
|
25
|
252
|
135
|
72
|
230
|
90
|
6-11
|
14
|
6-M10
|
43.30+0.2
|
12
|
115
|
97
|
11
|
40
|
5
|
36
|
284
|
261
|
0.4
|
25°
|
13°
|
|
35
|
302
|
165
|
85
|
278
|
120
|
6-11
|
16
|
6-M10
|
53.80+0.2
|
14
|
124
|
107
|
12.5
|
50
|
6
|
45
|
339
|
304
|
0.5
|
25°
|
13°
|
