BLTZ1-04,BLTZ1-05,BLTZ1-08,BLTZ1-15,BLTZ1-30,BLTZ1-40,BLTZ1-80,BLTZ1-150,BLTZ1-200,电磁失电制动器

点击图片查看原图

型号: BLTZ1-04,BLTZ1-05,BLTZ1-08,BLTZ1-15,BLTZ1-30,BLTZ1-40,BLTZ1-80,BLTZ1-150,BLTZ1-200,
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 701
询价

公司基本资料信息
详细说明

BLTZ1-04,BLTZ1-05,BLTZ1-08,BLTZ1-15,BLTZ1-30,BLTZ1-40,BLTZ1-80,BLTZ1-150,BLTZ1-200,
BLTZ1-300,BLTZ1-450,BLTZ1-600,BLTZ1-850,BLTZ1-2000,电磁失电制动器

BLTZ1
系列制动器主要技术参数



规    格

名    称

    05

   08

    15

30

40

80

150



额定制动力矩Me(N.m)

5

7.5

15

30

40

75

150



励磁功率P20℃(W)

35

35

48

70

75

90

125



接通时间(ms)

63

87

100

135

152

165

215



断开时间(ms)

55

75

95

120

130

140

180



励磁电压DC(V)

99

170

允许最高工作转速n(r/min)

3000

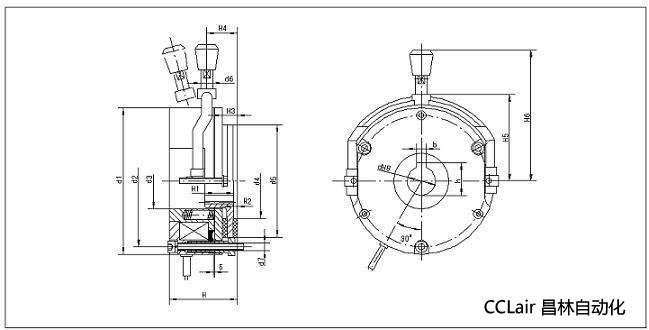

BLTZ1系列制动器外形安装尺寸(示意图)



    规 格



型 号

d1

d2

d3

d4

d5

d6

d7

d

H

H1

H2

H3

H4

H5

H6

h

b

δ

BLTZ1--04

84

72

21

45

61

8

3-M4

12

36.5

18

0.8

9

15

53

90

13.8

4

0.3

BLTZ1--05

101

90

32

53

78

10

3-M5

14.8

48

20

2

9

19

59

104

16.2

5

0.3

BLTZ1--08

117

105

40

65

92

10

3-M5

19.8

53

20

3

13

23

71

124

21.6

6

0.4

BLTZ1--15

127

114

48

65

 97

10

3-M6

24.8

57

25

3

13

23

73

126

28.1

8

0.4

BLTZ1--30

147

133

60

80

116

10

3-M6

29.5

60

30

3

13

26

83

134

32.8

8

0.4

BLTZ1--40

166

150

60

90

130

12

3-M8

29.5

62

 30

3

13

27

96

162

32.8

8

0.4

BLTZ1--80

187

170

70

104

150

12

3-M8

39.5

69

30

3

14

30

105

175

42.8

12

0.5

 BLTZ1--150

222

202

80

120

179

12

4-M10

44.5

87

35

4

18

34

130

232

47.8

12

0.5

■ 轴孔d按h7/H8优先配合设计

■ 安装时工作气隙必须按照表中δ值调整,且四周均匀

■ 请注意d7栏安装螺钉数量及规格
