220601-Y,220813-Y,221013-Y,221513-Y,220815-Y,221015-Y,高压常开电磁阀
222020-Y,222025-Y,220601-G,220804-G,221010-G,221515-G,
222525-G,223232-G,224040-G,225050-G,222020-G,221515-Y,
JT220601-Y,JT220813-Y,JT221013-Y,JT221513-Y,JT220815-Y,JT221015-Y,
JT222020-Y,JT222025-Y,JT220601-G,JT220804-G,JT221010-G,JT221515-G,
JT222525-G,JT223232-G,JT224040-G,JT225050-G,JT222020-G,JT221515-Y,
应用范围：二位二通常开高压电磁阀采用全活塞结构,密封件材质耐温、耐压、耐磨、防腐 ，采用圆弧锥线与锥面密封 通用性广、活塞结构,灵敏性高、严密性强、寿命性长,无泄漏广泛应用于给水排水、医疗、食品、冶金、石油化工、烟草、消防设备、楼宇自控、电力设备、纺织加湿、包装设备、船舶工业、清洗设备、干燥设备、灌装计量等
说明：
适用介质：高压水、气、油等.
电压偏差：正、负10%
阀体材料：锻压黄铜，不锈钢（304、316、316L）
密封材料：NBR，PTFE、金属密封
连接方式：内螺纹或法兰
控制方式：常闭（通电打开）、常开(通电关闭)
电气连接：引线或接线盒式
使用电压：标准AC220V、DC24V、其它电压可选
特殊选配：防爆电磁阀 防爆等级 dIIBT4、Diict5
安装提示：最好线圈竖直向上，也可根据需要任意安装
防护等级：IP65
工作制 ：100%ED
工作形式：二位二通,二位三通

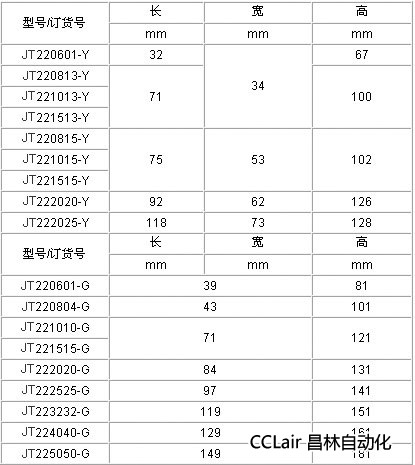

规格参数及安装尺寸：
|
标准参数
|
|||||||
|
型号/订货号
|
接口/螺纹
|
公称通径
|
介质温度
|
环境温度
|
KV值
|
压力范围
|
电压
|
|
G
|
mm
|
℃
|
℃
|
m3/h
|
Mpa
|
V
|
|
|
220601-Y
|
1/8
|
1-2
|
-20～+80
|
-10～+55
|
0.12/0.29
|
0-5.0
|
可选
|
|
220813-Y
|
1/4
|
13
|
4.6-5.8
|
0.3-6.0
|
|||
|
221013-Y
|
3/8
|
13
|
|||||
|
221513-Y
|
1/2
|
13
|
|||||
|
220815-Y
|
1/4
|
15
|
0.05-8.0
|
||||
|
221015-Y
|
3/8
|
15
|
|||||
|
221515-Y
|
1/2
|
15
|
|||||
|
222020-Y
|
3/4
|
20
|
10.3
|
0.1-4.0
|
|||
|
222025-Y
|
1
|
25
|
15.3
|
||||
|
型号/订货号
|
接口/螺纹
|
公称通径
|
介质温度
|
环境温度
|
KV值
|
压力范围
|
电压
|
|
G
|
mm
|
℃
|
℃
|
m3/h
|
Mpa
|
V
|
|
|
220601-G
|
1/8
|
1-2
|
-20～+80
|
-10～+55
|
0.12/0.29
|
0.05-10/160
|
可选
|
|
220804-G
|
1/4
|
3-4
|
0.36/1.0
|
||||
|
221010-G
|
3/8
|
10
|
1.3/2.2
|
||||
|
221515-G
|
1/2
|
15
|
3.8
|
||||
|
222020-G
|
3/4
|
20
|
7.4
|
||||
|
222525-G
|
1
|
25
|
10.3
|
||||
|
223232-G
|
1-1/4
|
32
|
18.8
|
||||
|
224040-G
|
1-1/2
|
40
|
25.7
|
||||
|
225050-G
|
2
|
50
|
41
|
