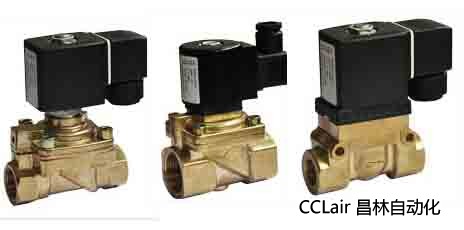

点击图片查看原图
PD5241008,PD5241010,PD5241015,PD5231025,
动作方式：先导型
控制方式：常闭(标准)
接口螺纹：G1/4～G1(标准)
公称通径：DN13～25mm
工作压力：最高5.0MPa(详见参数表)
适用介质：中性、气态或液态流体
黏 度：≤21mm2/s
介质温度：-10～+80℃
环境温度：-10～+50℃
阀体材质：黄铜
密封材质：PTFE或NBR
标准电压：AC:220V(50/60Hz) DC:24V
电压变化：±10%
负载周期：100%连续工作
电气连接：电缆插座，防护等级IP65
安 装：电磁头最好竖直向上
注：以上规格全部可选做防爆型
| 阀门订货(标准) | ||||||
| 订货号 | 公称通径 | 接管螺纹 | 工作压力① | 水的Kv值 | 环境温度 | 介质温度 |
| (mm) | (G) | (MPa) | (m3/h) | (℃) | (℃) | |
| PD5231008 | 13 | 1/4 | 0.1～5.0 | 2.55 | -10～+50 | -10～+90 |
| PD5231010 | 13 | 3/8 | 0.1～5.0 | 2.55 | ||
| PD5231015 | 13 | 1/2 | 0.1～5.0 | 2.55 | ||
| PD5231020 | 20 | 3/4 | 0.1～4.0 | 5 | ||
| PD5231025 | 25 | 1 | 0.1～4.0 | 8.5 | ||
| PD5241008 | 15 | 1/4 | 0.1～7.0 | 2.8 | ||
| PD5241010 | 15 | 3/8 | 0.1～7.0 | 2.8 | ||
| PD5241015 | 15 | 1/2 | 0.1～7.0 | 2.8 | ||

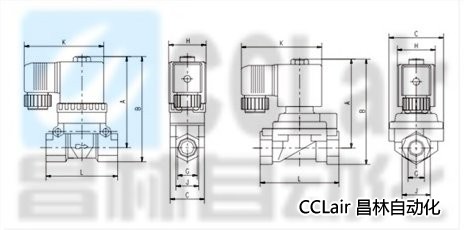

| 外形尺寸(mm) | ||||||||
| 型号 | G | L | K | A | B | C | H | J |
| PD5231008 | G1/4 | 71 | 76 | 83 | 97 | 32 | 36 | 27 |
| PD5231010 | G3/8 | 71 | 76 | 83 | 97 | 32 | 36 | 27 |
| PD5231015 | G1/2 | 71 | 76 | 83 | 97 | 32 | 36 | 27 |
| PD5231020 | G3/4 | 91 | 76 | 100 | 116 | 57 | 36 | 32 |
| PD5231025 | G1 | 117 | 76 | 102 | 123 | 71 | 36 | 41 |
| PD5241008 | G1/4 | 77 | 76 | 91 | 106 | 53 | 36 | 27 |
| PD5241010 | G3/8 | 77 | 76 | 91 | 106 | 53 | 36 | 27 |
| PD5241015 | G1/2 | 77 | 76 | 91 | 106 | 53 | 36 | 27 |
