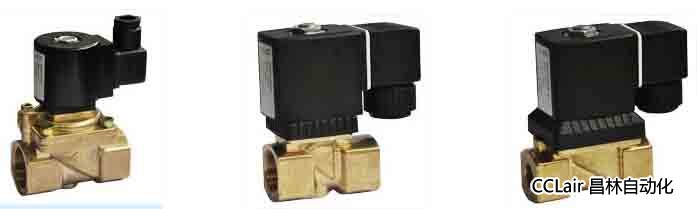

点击图片查看原图
PD2231020-20,PD2231025,PD2231032,PD2231040,PD2231050,
动作方式：反冲型(分步直动)
控制方式：常闭(标准)
接口螺纹：G1/4～G1(标准)
公称通径：DN10～25mm
工作压力：最高1.0MPa(详见参数表)
适用介质：中性、气态或液态流体
黏 度：≤21mm2/s
介质温度：-10～+80℃(+130℃,可选)
环境温度：-10～+50℃
阀体材质：黄铜
密封材质：NBR(标准)，FPR、EPDM(可选)
标准电压：AC:220V(50/60Hz) DC:24V
电压变化：±10%
负载周期：100%连续工作
电气连接：电缆插座，防护等级IP65
安 装：电磁头最好竖直向上
注：以上规格全部可选做防爆型
| 外形尺寸(mm) | ||||||||||
| 型号 | G | L | K | A | B | C | H | J | ||
| 常闭 | 常开 | 常闭 | 常开 | |||||||
| PDPD2231008 | G1/4 | 50 | 76 | 71 | *** | 85 | *** | 38 | 36 | 26 |
| PD2231010 | G3/8 | 50 | 76 | 71 | *** | 85 | *** | 38 | 36 | 26 |
| PD2231015 | G1/2 | 50 | 76 | 71 | *** | 85 | *** | 38 | 36 | 26 |
| PD2231015-14 | G1/2 | 66 | 76 | 71 | 97 | 91 | 111 | 44 | 36 | 26 |
| PD2231020 | G3/4 | 60 | 76 | 80 | *** | 96 | *** | 44 | 36 | 31 |
| PD2231020-20 | G3/4 | 83 | 76 | 97 | 111 | 117 | 131 | 65 | 36 | 41 |
| PD2231025 | G1 | 83 | 76 | 97 | 111 | 117 | 131 | 65 | 36 | 41 |
| PD2231032 | G1 1/4 | 133 | 76 | 108 | 1PD22 | 140 | 154 | 96 | 36 | 56 |
| PD2231040 | G1 1/2 | 133 | 76 | 108 | 1PD22 | 140 | 154 | 96 | 36 | 56 |
| PD2231050 | G2 | 160 | 76 | 124 | 138 | 167 | 178 | 113 | 36 | 76 |
| 阀门订货(标准) | ||||||
| 订货号 | 公称通径 | 接管螺纹 | 工作压力① | 水的Kv值 | 环境温度 | 介质温度 |
| (mm) | (G) | (MPa) | (m3/h) | (℃) | (℃) | |
| PD2231008 | 10 | 1/4 | 0～1.0 | 1.4 | -10～+50 | -10~+90 |
| PD2231010 | 10 | 3/8 | 0～1.0 | 1.4 | ||
| PD2231015 | 10 | 1/2 | 0～1.0 | 1.4 | ||
| PD2231015-14 | 14 | 1/2 | 0～1.0 | 2.52 | ||
| PD2231020 | 14 | 3/4 | 0～1.0 | 2.52 | ||
| PD2231020-20 | 20 | 3/4 | 0～1.0 | 5 | ||
| PD2231025 | 20 | 1 | 0～1.0 | 5 | ||
