产品概述
BCG是锥阀型直动式比例溢流阀，阀的压力与输入电信号成正比。此类阀工作时是通过电子放大器提供比例电磁铁
的驱动电流，校准阀的调整量，使阀的调整压力与放大器的输入信号成正比。BCG系列比例溢流阀一般作为先导控制阀
使用，它的工作流量比较小，最大工作流量是4Umino
此类比例溢流阀可以选配带压力传感器和集成放大器.提高阀的动静态性能。
型号编码

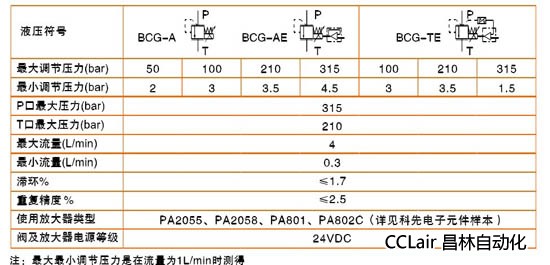

性能数据(环境温度一20°C-60°C)

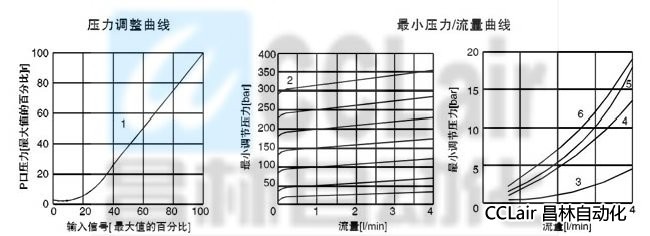

工作曲线(油温45°C , 46#抗磨液压油)
注:1=流量在1 L/min时测得的压力调整曲线;2=流量在1 L/min时使输入信号变化测得:3=O输入信号时BCG-A02-
50曲线;4=0输入信号时BCG-A02-100曲线:5=O输入信号时BCG-A 02-210曲线;6=O输入信号时BCG-A02-315曲线。
结构尺寸
