PA2058,比例放大器

●由电源模块把输入放大器的单电源转换成供放大器工作的±12 V双电源，不仅对输入电源的波动有稳定作用，而且使输入信号与电源共地，避免了老式放大器由于用户接地不当而损坏放大器。

●输入信号具有0-5V、0-10V和4-20mA的输入端，可通过拔动开关切换输入信号。

●具有独立可调的上下斜坡调整，以及频率和幅度可调节的颤振发生器。

●双路放大器通道独立工作，互不干扰，分别具有短路保护功能。
技术参数
●工作电源：DC24、80W

●额定输出电源：0.8A、1.5A、3A

●输入阻抗：10KΩ（电压输入）、250Ω（电源输入）

●输入信号：4-20mA、0-5V、0-10V

●颤振电源：200mA

●颤振频率：0-900HZ
型号编码

功能方框图

●K1；K2第1路信号切换开关。
●K1打到ON位时，K2在OFF，输入4-20MA电流信号起作用。
●K2打到ON位时，K1在OFF，输入电压信号起作用。
●K3；K4第2路信号切换开关。
●K3打到ON位时，K4在OFF，输入4-20MA电流信号起作用。
●K4打到ON位时，K3在OFF，输入电压信号起作用。

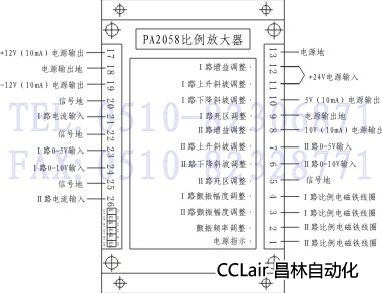

接线图

安装尺寸
