1、性能与用途
安装于液压系统低压管路或吸油、回油管路中，滤除工作介质中的固体颗粒及胶状物质，有效控制工作介质的污染度。
可根据需要装配压力表、真空表、压力开关、真空开关。
滤芯过滤材料分别采用复合纤维、木棉定型滤纸。
上壳体采用铝合金压铸成型，滤芯整体采用旋装式结构，重量轻、结构精巧、更换方便。
2 技术参数
工作介质：矿物油、乳化液、水一乙二醇、磷酸酯液压液(木棉定型滤纸仅适用于矿物油)
工作压力(max）：1MPa
工作温度：－25℃ ～110℃
压力开关发讯压力：0.15MPa
真空开关发讯压力：0.03MPa
旁通阀开启压差：0.3MPa

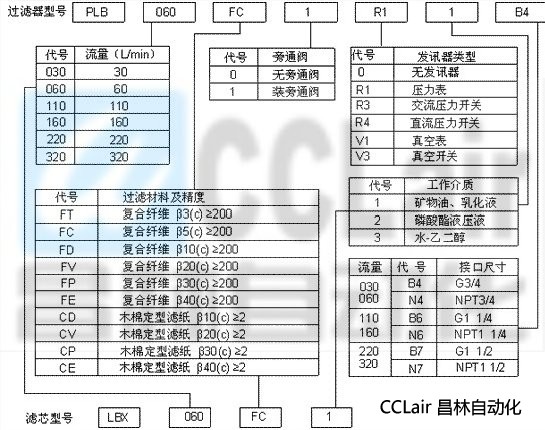

3 系列型谱
4、额定流量下的清洁滤芯压降（单位：1×105Pa 介质参数：30mm2/s 0.86kg/dm3)
5、图示尺寸
