LYPL1300,LYPD1300,LYPL2600,LYPD2600,LYPL3900,LYPD3900,LYPL13000D,压力管路过滤器
LYPL6500,LYPD6500,LYPL7800,LYPD7800,LYPL9100,LYPD9100,LYPD13000D,
LYPL2600D,LYPD2600D,LYPL5200D,LYPD5200D,LYPL7800D,LYPD7800D,
1 性能与用途
安装于液压系统低压管路或回油管路中，滤除工作介质中的固体颗粒及胶状物质，有效控制工作介质的污染度。
LYPD系列可通过六通活塞转阀快速切换，实现不间断工作，转阀活塞直线运动，保证密封，阻力小，开启灵活。
滤芯上装有旁通阀，并可根椐需要装配压力表或压差发讯器。
滤芯过滤材料分别采用复合纤维、木棉定型滤纸、不锈钢编织网。
过滤器壳体材料为低碳钢，也可根据需要采用不锈钢加工。
2 技术参数
工作介质：矿物油、乳化液、水－乙二醇、磷酸酯液压液(木棉定型滤纸仅适用于矿物油)
工作压力(max)：1.6MPa
工作温度：-25℃～110℃
发讯器发讯压差：0.2MPa
旁通阀开启压差：0.3MPa
3 系列型谱

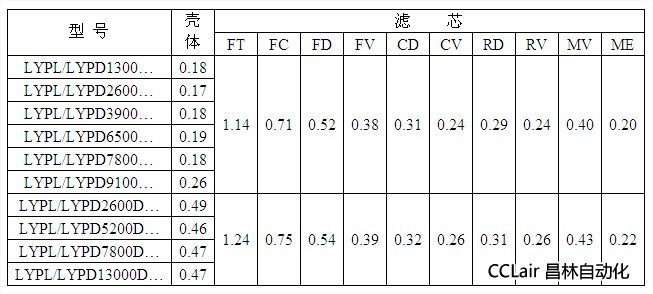

4、额定流量下的清洁滤芯压降（单位：1×105Pa 介质参数：30mm2/s 0.86kg/dm3)
5 图示尺寸
5.1 LYPL、LYPS系列
5.2LYPD系列
