1 性能与用途
安装于液压系统压力管路中，滤除工作介质中的固体颗粒及胶状物质，有效控制工作介质的污染度。
可根据需要装配压差发讯器及旁通阀。
滤芯过滤材料分别采用复合纤维、木棉定型滤纸、不锈钢烧结毡、不锈钢编织网。
上、下壳体均为铝合金压铸件，体积小、重量轻、结构精巧、外形美观。
2 技术参数
2 技术参数
工作介质：矿物油、乳化液、水－乙二醇、磷酸酯液压液(木棉定型滤纸仅适用于矿物油）
工作压力(max）：11MPa 工作温度：－25℃～110℃
发讯器发讯压差：0.5MPa 旁通阀开启压差：0.6MPa

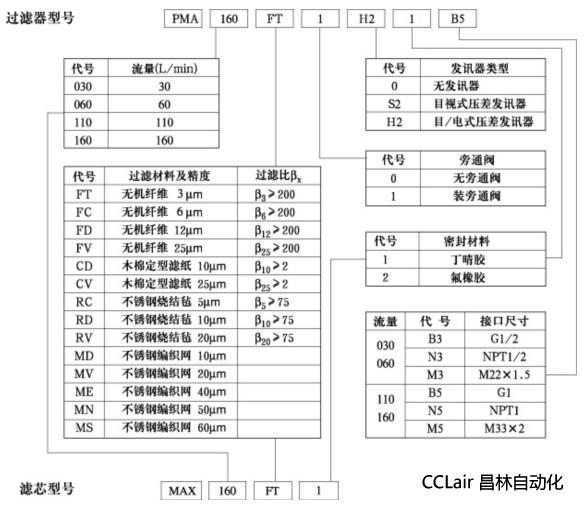

3 系列型谱

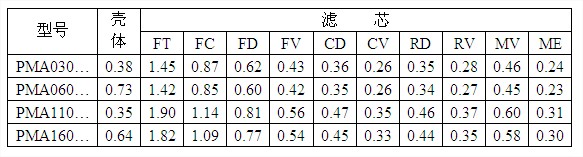

4 额定流量下的清洁滤芯压降（单位：1×105Pa 介质参数：30mm2/s 0.86kg/dm3)

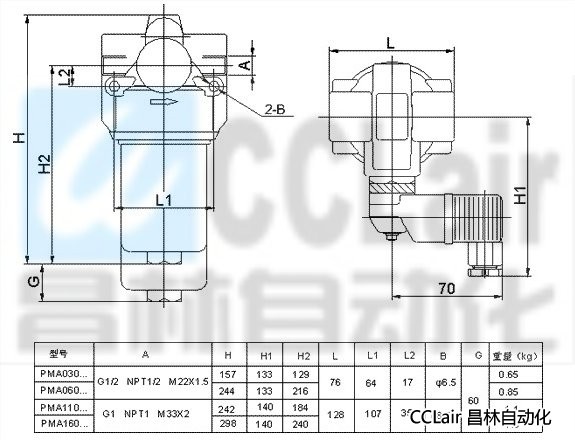

5 图示尺寸
5 图示尺寸
