ZJHS-16,ZJHS-40,ZJHS-64,精小型气动薄膜角形单座调节阀

概述
ZJHS精小型气动薄膜角形单座调节阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小，阀前后压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞、便于自净与清洗的场合。
本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN20-200。适用流体温度有-200℃~+500℃范围内多种档次。泄漏量标准Ⅳ或Ⅵ级，流量特性为线性或等百分比。多种多样的品种规格可供选择。

主要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9T、司钛莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填　　　料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫　　　片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
膜　　　盖：A3
波 纹 膜片：丁腈橡胶夹增强涤纶织物
弹　　　簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬　　　套：2Cr13

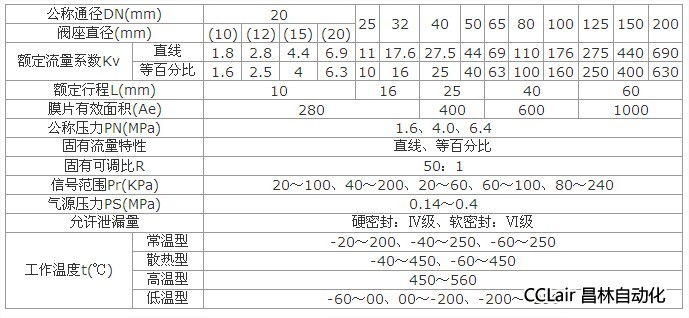

产品技术参数
