ZSJZ系列法兰式水流指示器，用于自动喷水灭火系统，它可以安装在主供水管或横杆水管上，给出某一分区域小区域水流动的电信号，此电信号可送到电控箱，也可用于启动消防水泵的控制开关。有带延时电路ZSJZ（A型）和不带延时电路的 ZSJZ(B型)，每种型号有：DN50-DN300八种规格，供不同管道使用。带延时电路的水流指示器，出厂时延迟时间调为30s，如用户需要其它时间，我厂可按要求供货，连接方法有：管螺纹、焊接、法兰三种型式供用户选择。介质温度：0～80℃。ZSJZ-||型水流指示器是自动喷淋灭系统的组成部件，借助于供水管网内的板式叶片控测水流信号，并将水流信号与控制器连接，以启动电报警系统或其它设备，并确定火灾发生区域。水流指示器适用于湿式、干式、预作用系统。
ZSJZ水流指示器工作原理及用途：
ZSJZ水流指示器，用于自动喷水灭火系统，它可以安装在主供水管或横杆水管上，给出某一分区域小区域水流动的电信号，此电信号可送到电控箱，也可用于启动消防水泵的控制开关。
我公司生产的水流指示器系列产品，有带延时电路ZSJZ(A型)和不带延时电路的ZSJZ(B型),每种型号有：50、65、80、100、125、150、六种规格，供不同管道使用，带延时电路的水流指示器，出厂时延迟时间调为30s, 如用户需要其它时间，我公司可按要求供货，连接方法有：管螺纹、焊接、法兰三种型式供用户选择。以上五图分别为螺纹型、焊接型、沟槽型、鞍座型、法兰型

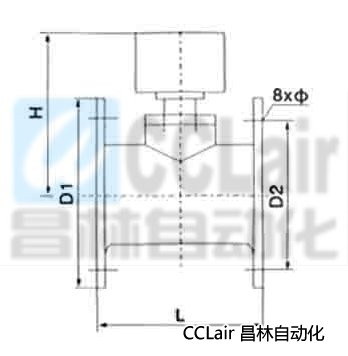

ZSJZ水流指示器主要技术参数：
1、电压： DC24v 2、控制容量：10w 3、动作流量： 15-37.5Lmin
4、额定工作压力：1.2Mpa 5、延迟时间： 2-90s(可调) 6、耗电：＜200mA(报警时)
|
型号 |
公称通径 |
H |
D1 |
D2 |
L |
Φ |
|
ZSJZ-I-3-50 |
50 |
160 |
160 |
125 |
150 |
18 |
|
ZSJZ-I-3-65 |
65 |
170 |
180 |
145 |
160 |
18 |
|
ZSJZ-I-3-80 |
80 |
180 |
195 |
160 |
170 |
18 |
|
ZSJZ-I-3-100 |
100 |
195 |
215 |
180 |
180 |
18 |
|
ZSJZ-I-3-125 |
125 |
207 |
245 |
210 |
190 |
18 |
|
ZSJZ-I-3-150 |
150 |
220 |
280 |
240 |
200 |
23 |
ZSJZ水流指示器安装与维护：
1、 ZSJZ型〈螺纹式〉水流指示器安装采用丁字管螺纹连接，将丁字管中间螺纹同水流指示器连接，其它两端同管道连接，此产品适用于管径50、65、80三种。
2、 .ZSJZ型〈焊接式〉水流指示器安装采用在预定位置，按产品规格，分别钻孔，然后将水流指示器底座取下焊接在管道上，去掉留在内臂铁瘤，钻孔尺寸80以下规格,钻孔 33mm,100以上钻孔48mm。
3、 ZSJZ型〈法兰式〉水流指示器安装采用三通法兰直接同管道法兰连接，适用于管径100mm以上，三通管长度为180mm。
4、 接线、按线端“+"红线接电源“+"DC24V,"-"端黑线接地线"常开"端黄线接报警系统信号端，"公共点“蓝线为减少引线可同”+"端相接。
5、 连接水流指示器管路，必须保证同前后直管长度不小于管路直径5倍，安装时应保证水流指示器与管道中心水平面垂直，铭牌上的箭头方向应与水流方向一致，水流指示口调试和定期检查，可打开分区未端试验装置，放通水流进行模拟试验，检查水流指示器是否改造，若发现故障、应分别检查水流指示器及报警装置，排除故障，使系统处于伺服状态。
