600X水力电动控制阀结构特点和用途
600X水力电动控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后，可控制开启和关闭的速度。
600X水力电动控制阀利用导阀控制阀门的开启和关闭，节省能源。可代替其它阀门大型电动装置。
600X水力电动控制阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
600X水力电动控制阀工作原理
当阀门从进口端给水时，水流流过针阀进入主阀控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀控制室内压力很低，主阀处于全开状态。
当电磁导阀关闭时，主阀控制室的水不能流出，控制室升压，推动膜片关闭主阀。

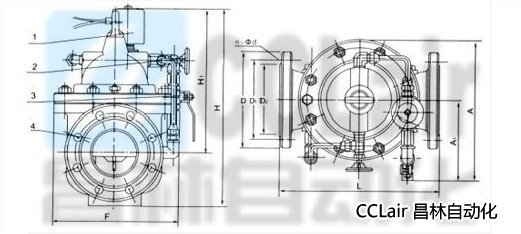

600X水力电动控制阀部件列表：

1、电磁向导阀2、针阀3、球阀4、主阀

600X水力电动控制阀安装示意图
