产品简介：
JB-70型电动、手摇二用计量加油泵适用于各地中小型油主加，加油站、农机站、供销社、企业厂矿车队、车辆、船舶等单位吸送各种油料，如汽油、柴油、煤油、机油、食品油等。结构紧凑、质量可靠、性能稳定、移动方便等优点，并装置有防爆电机与25毫米流量表，有电源时可电动加油，无电源时即可手摇加油，计量准确，没有回零装置。
主要规格与技术参数：
1、型号：立式双用计量电动泵
2、允许吸程：≤4-5m
3、最高工作压力：0.25MPa
4、流量范围：25-60L/min 最大流量：60-80
5、规定流量范围误差：±2%（2级）±1%（1级）
6、进油口公称口径：φ25mm
7、电机：防爆三相异步电动机0.8KW
8、电机电源电压：380V 50HZ
9.1、流量计LXYL-25型旋翼流量计（示值误差±2%）
9.2、流量计：LY-25型螺翼流量计（示值误差±1%）
10、传动方式：三角皮带轮传动三角皮带A型1168mm
11、外形尺寸：51X41X54
12、整机重量：55KG
产品特点及用途：
JB-70型电动、手摇二用计量加油泵为叶片式内有溢流阀装置，当油箱加满油料后，要关闭油枪时，叶片泵可继续工作，油压超过额定压力时泵内溢流阀即起自动作用，将油料自行回流到油池或油罐内等特点。
产品结构与工作原理：
将防爆开关旋钮1旋转至通，断指示牌的“通”位置，防爆电机2通过三角皮带轮4驱动叶片泵6工作，油液由油池（或油桶），经过油管11滤清器12，叶片泵进油孔被吸入叶片泵腔内。后经叶片泵出油孔，油液被压入流量计8进行自动计数计量，且经出油管10流入出油枪，当油枪手柄捏紧时，油液即自动流出注入容器内，松开手柄，即停止油液外流。
当油枪橡胶关闭，电机仍驱动叶片泵工作时，叶片泵内油压将会随之升高，为防止机件损坏，一旦油压超过额定压力时，泵内溢流阀自动工作，泵内腔油液自行经叶片泵进口孔进油管流回油池（或油箱）内。

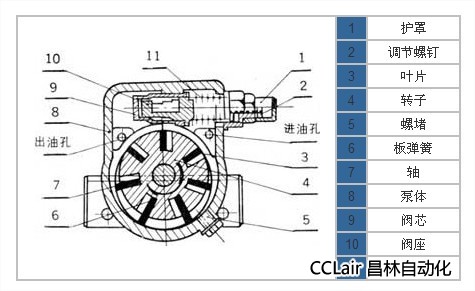

结构图：
性能参数：
|
型号
|
进出口径
mm
|
流量范围
L/min
|
吸程
m
|
扬程
m
|
计量精度
%
|
电机功率
KW
|
电压
V
|
重量
Kg
|
累积计数
范围
|
|
JB-70
|
25
|
55～65
|
5
|
25
|
±1
|
0.75
|
380
|
75
|
999
|
