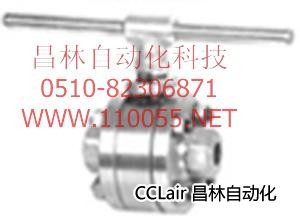

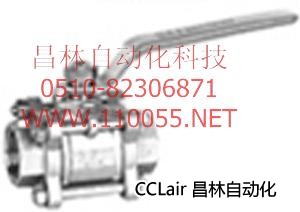

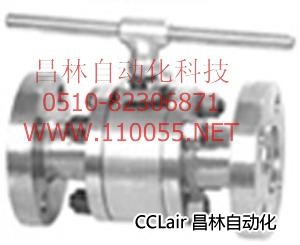

Q11H-16C Q11H-16P Q11H-16R Q11H-64C 三锻式硬密封球阀
点击图片查看原图

型号： Q11H-16C Q11H-16P Q11H-16R Q11H-64C
PDF下载： 如需产品详细说明请与销售客服联系
浏览次数： 940
询价

公司基本资料信息
详细说明
Q11H-16C Q11H-16P Q11H-16R Q11H-64C 三锻式硬密封球阀

Q11H-16C Q11H-16P Q11H-16R Q11H-64C 三锻式硬密封球阀  Q11H-16C Q11H-16P Q11H-16R Q11H-64C 三锻式硬密封球阀

Q11H-16C Q11H-16P Q11H-16R Q11H-64C 三锻式硬密封球阀

Q11H-16C Q11H-16P Q11H-16R Q11H-64C 三锻式硬密封球阀

应用规范
1、采用板簧预载的可动金属阀结构，密封力设计合理，启闭灵活，密封可靠。
2、根据用户的需要，可设计成适用于含阀体颗粒、料将等介质的结构戒耐较高温度的结构。
3、采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。

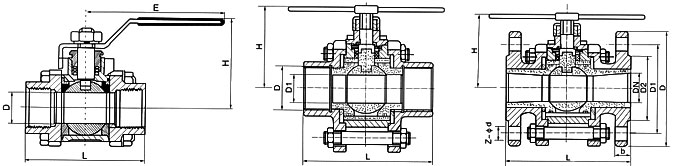

一、Q11H    主要外形尺寸和连接尺寸

公称通径

尺寸(mm)

L

H

D

D1

10

90

76

32

3/8

15

90

76

32

1/2

20

100

81

38

3/4

25

115

92

45

1

32

130

114

55

11/4

40

150

125

65

11/2

50

170

144

75

2

注：对焊和承插式结构长度与内螺纹式长度相同

二、Q41H   主要外表尺寸和连接尺寸

公称通径

尺寸(mm)

L

d1

L1

D

D1

D2

b

Z-Φd

H

mm

in

全通径FP

缩径RP

全通径FP

缩径RP

全通径FP

缩径RP

QA41

QA341

QA641

QA941

15

1/2″

130

-

15

-

-

-

95

65

45

14

4-14

62

-

200

-

20

3/4″

140

-

20

-

-

-

105

75

55

14

4-14

68

-

204

-

25

1″

150

-

25

-

-

-

115

85

65

14

4-14

75

-

215

360

32

11/4″

165

-

32

-

-

-

135

100

78

16

4-14

85

-

240

390

40

11/2″

182

-

40



-

-

145

110

85

16

4-18

95

-

264

395

50

2″

200

-

50

-

-

-

160

125

100

16

4-18

110

-

360

472

65

21/2″

220

-

65

-

-

-

180

145

120

18

4-18

130

-

379

530

80

3″

250

283

80

65

-

-

195

160

135

20

4-18

155

-

452

580

100

4″

280

305

100

80

-

-

215

180

155

20

8-18

180

320

479

630

125

5″

320

381

125

100

-

-

245

210

185

22

8-18

250

380

646

710

150

6″

360

403

150

125

-

-

280

240

210

24

8-23

275

400

666

670

200

8″

400

419

200

150

-

-

335

295

265

26

12-23

330

450

615

825

注：其中三段式精铸硬密封内螺纹球阀结构尺寸与软密封三片式球阀相同。
