XYWL*-G15L,多路换向阀

产品特点 Product Advantage

XYWL*-G15L 系列多路阀是我公司为履带式小型液压挖掘机等具有挖掘功能工程机械开发的多路阀，其基本型为XYWL-G15L 多
路阀。XYWL-G15L 多路阀应用于三泵液压系统，三个主进油和一个低压泵先导控制油路。该多路阀可实现动臂合流、斗杆合流，提
高了作业速度；动臂、铲斗可以分别和斗杆、旋转任意联动，复合动作和微动控制容易；动臂控制阀块内集成了带有零泄漏逻辑回路
的保持阀，防止动臂沉降；同时还具有优先回路中流量补偿功能，即当P1、P2两个优先回路中，优先阀块工作时，P1、P2无法再提
供这两个回路中其他阀片的流量，这时P3可以通过补偿阀块临时建立起一个回路，提供流量供P1、P2其他阀片工作，从而实现小型
液压挖掘机直线行走功能；预留破碎锤等辅具油路接口。在动臂、铲斗、斗杆、推土铲油路设过载补油阀。该阀具有设计新颖、结构
紧凑，流量大，工作压力较高，性能先进、工作可靠等特点。


　　★ 多泵供油：根据需要可实现单泵工作，双泵、三泵合流
　　★ 动臂合流：动臂工作时，P1、P2泵的油可合流到动臂油缸，提高作业速度
　　★ 动臂优先：动臂和铲斗同时动作时，通过优先单向阀，首先保持动臂的速度，提高工作效率
　　★ 动臂保持：动臂控制阀块内集成了带有零泄漏逻辑回路的保持阀防止动臂沉降，保证作业安全
　　★ 抖杆合流：斗杆工作时，P1、P2泵的油可合流到斗杆油缸，提高作业速度
　　★ 直线行走：直线行走时，P1泵供右行走，P2泵供左行走，通过直线行走阀，P3泵可供除行走外的其它执行机构，实现复合动作
　　★ 阀体结构：片式结构，可根据系统需要增减阀片
　　★ 内置单向阀：每联换向体都有内置单向阀，防止油液倒流
　　★ 附加阀：换向体的两端，根据需要可加过载阀或补油阀

      ① 产品代号 Unit code
　　② 设计序号 Design code   基本型: 省略
　　③ 压力等级 Pressure grade   G: 25MPa
　　④ 公称通径 Nominal size   15mm
　　⑤ 油口形式 Joining port   L: 螺纹联接 Screw

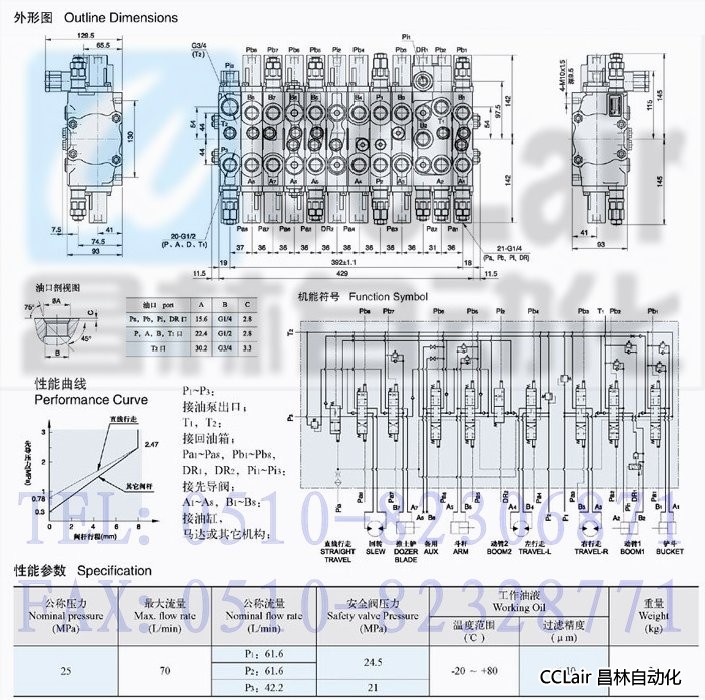

技术参数 Technical Specification
