CQB40-200L,CQB50-85L,CQB50-105L,CQB50-125L,CQB50-160L,
CQB50-200L,CQB50-250L,CQB65-125L,CQB65-160L,CQB65-200L,
CQB65-250L,CQB80-125L,CQB80-160L,CQB80-200L,CQB80-250L,
CQB100-125L,CQB100-160L,CQB100-200L,CQB100-250L,
产品简介
CQB-L型立式磁力管道泵是一种新型管道泵，它既具有ISG型管道离心泵的特点、又具有磁力泵的优点，是最新一代的无泄漏管道离心泵.
结构图
|
1
|
泵壳
|
2
|
叶轮
|
3
|
密封环
|
4
|
轴承体
|
|
5
|
隔离套
|
6
|
止推环
|
7
|
轴承
|
8
|
轴套
|
|
9
|
轴
|
10
|
内磁钢总成
|
11
|
螺母
|
12
|
联接架
|
|
13
|
外磁钢总成
|
14
|
电机
|
1、进行无泄漏运转，可输送易燃、易爆、剧毒及腐蚀介质；
2、材质优良，泵体、叶轮、隔离套等过流部件均采用优质不锈钢制造；
3、轴套采用高耐磨的碳化硅、碳化钨，滑动轴承采用碳石M106K，并设置了润滑油槽，有效地保证泵的使用寿命；
4、立式安装，结构紧凑、占地面积小；
5、振动小，噪音低，运行特别平稳；
6、泵的绝大多数零部件与CQB系列磁力泵互换，泵的性能与CQB系列相同；流量为3.2-100m 3 /h;扬程为20-80m;功率为0.75-75Kw

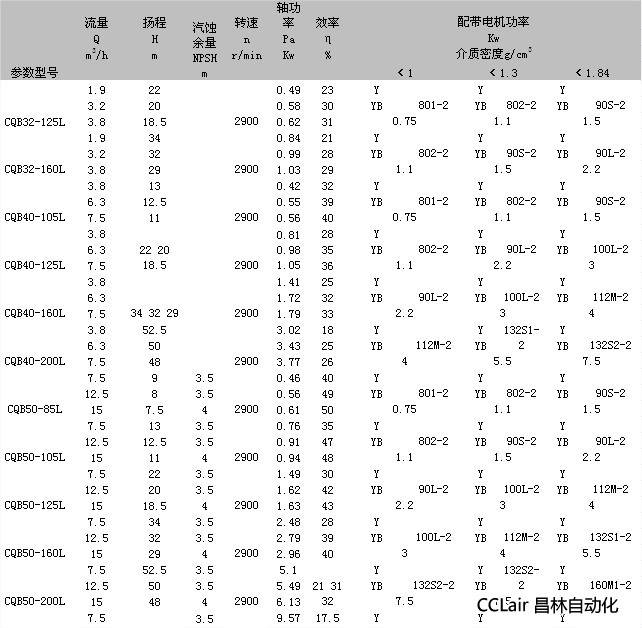

性能参数
CQB-L型立式磁力管道离心泵订货须知：
1.CQB-L型立式磁力管道离心泵产品名称与型号:
2. CQB-L型立式磁力管道离心泵进出口径
3. CQB-L型立式磁力管道离心泵泵的扬程（m）
4. CQB-L型立式磁力管道离心泵的流量
5. CQB-L型立式磁力管道离心泵的电机功率（KW）
6. CQB-L型立式磁力管道离心泵的转速（r/min）
7. CQB-L型立式磁力管道离心泵的电机电压（V）
8.CQB-L型立式磁力管道离心泵的吸程（m）
9. CQB-L型立式磁力管道离心泵是否带附件以便我们的为您正确选型。
