产品简介
ISGD型立式低转速离心泵系在ISG型基础上参照IS型离心泵之性能参数，根据管道式离心泵的独特结构组合设计而成，严格按照国际表准IS02858进行设计制造。
该产品采用国内水泵专家提供的最先进水力模型，高效节能，性能可靠，符合JB/T5305 8-93标准要求。
产品特点
ISGD型立式低转速离心泵是在ISG 型立式离心泵基础上配用低转速电机，大幅度降低了运行噪音，成倍延长易损件使用寿命，最适用于空调循环及采暖循环和各种循环系统末端增压。创新设计的立体式结构使其占地面积和占用空间更少，使用更方便。 产品用途
ISGD型立式低转速离心泵：主要用于空调系统冷冻水，冷却水循环及末端增压，城市供热系统局部或末端增压循环，城市建筑消防系统局部恒压及各种空调热水锅炉配套。
使用条件
ISGD型电机0.75KW以上泵系统最高工作压力为1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa,泵静压试验压力为2.5Mpa,0.75KW以下泵系统最高工作压力为0.8Mpa.
订货时请注明系统工作压力,泵系统工作压力大于1.6Mpa时, 应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料.
ISGD型永信泵介质为冷热水或物理化学性质类似于水的液体,介质温度不起过120℃

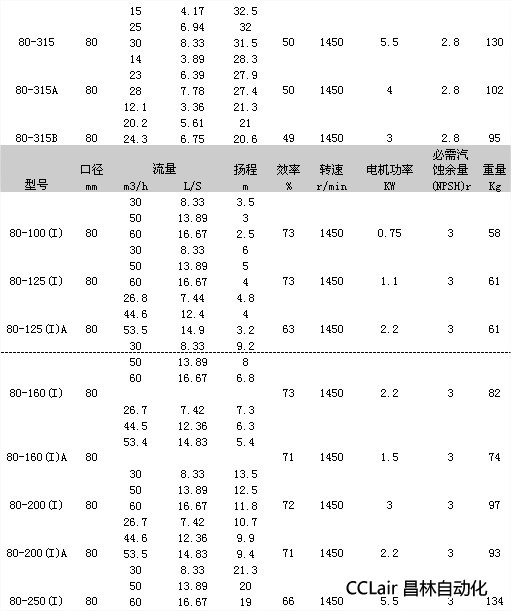

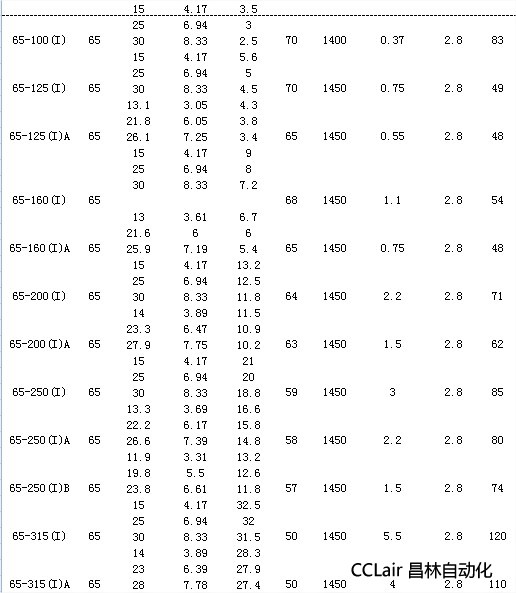

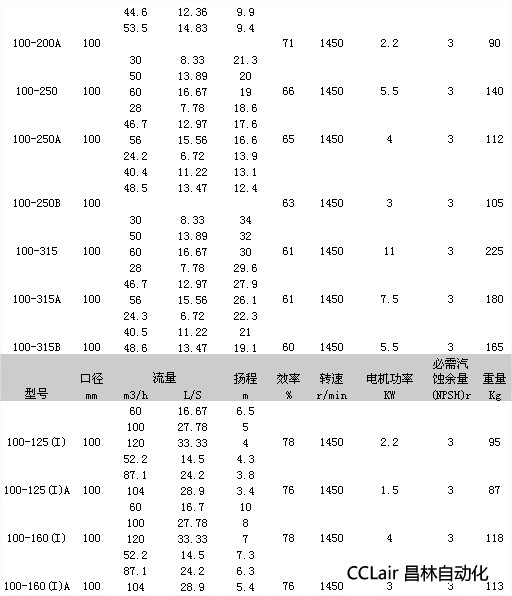

性能参数
易损件（机械密封）
|
电机功率
|
轴 承
|
机械密封
|
|
0.18KW、0.12KW
|
201
|
104-12
|
|
0.25KW、0.37KW
|
202
|
104-14
|
|
0.55KW、0.75KW、
|
109-18
|
|
|
1.1KW-2、1.1KW-4、 1.5KW、2.2KW-2
|
109-20
|
|
|
2.2KW-4、3KW、4KW、 5.5KW、7.5KW-2
|
109-25
|
|
|
7.5KW-4、11KW、15KW、 18.5KW-2、22KW-2
|
109-35
|
|
|
18.5KW-4、22KW-4、30KW、37KW、45KW、75KW-2、90KW-2
|
109-45
|
|
|
55KW、75KW-4、37KW-6
|
109-55
|
故障原因及排除方法
|
故障现象
|
可能产生的原因
|
排除方法
|
|
1、水泵不出水
|
a、进出口阀门未打开，进出管路阻塞，流道叶轮阻塞。
b、电机运行方向不对，电机缺相转速很慢。 c、吸入管漏气。 d、泵没灌满液体， 泵腔内有空气。 e、进口供水不足， 吸程过高，底阀漏水。 f、 管路阻力过大，泵选型不当。 |
a、检查，去除阻塞物
b、调整电机方向，坚固电机接线 c、拧紧各密封面，排除空气 d、打开泵上盖或打开排气阀 排尽空气 e、停机检查、调整（并网自来水 管和带吸程使用易出现此现象 f、 减少管路弯道，重新选泵。 |
|
2、水泵流量不足
|
a、先按1.原因检查。
b、管道、泵流产叶轮部分阻塞、 水垢沉积、阀门开度不足 c、电压偏低 d、叶轮磨损 |
a、先按1.排除
b、去除阻塞物 重新调整阀门开度。 c、 稳压。 d、更换叶轮。 |
|
3、功率过大
|
a、超过额定流量使用。
b、吸程过高。 c、泵轴承磨损。 |
a、调节流量关小出口阀门。
b、降低 c、更换叶轮 |
|
4、杂音振动
|
a、管路支撑不稳。
b、液体混有气体。 c、产生汽蚀。 d、轴承损坏。 e、 电机超载发热运行。 |
a、稳固管路
b、提高吸入压力、排气 c、降低真空度 d、更换轴承 e、搞整按5。 |
|
5、电机发热
|
a、流量过大、超载运行。
b、碰擦。 c、电机轴承损坏。 d、电压不足。 |
a、关小出口阀。
b、检查排除。 c、更换轴承。 d、稳压。 |
|
6、水泵漏水
|
a、机械密封磨损。
b、泵体有砂孔或破裂。 c、密封面不平整。 d、安装螺栓松懈。 |
a、更换。
b、焊补或更换。 c、修整。 d、坚固。 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
