DMF-YA-76,DMF-YB-76,DMF-Y-102SA,DMF-Y-102S,DMF-Y-102SE,淹没式电磁脉冲阀
用途：
电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。
DMF-Y型电磁脉冲阀为淹没式阀（亦称嵌入式阀），它直接安装在分气箱上，具有更好的流通特性。压力损失有所下降，适合于气源压力较低的工作场合。
工作原理：
膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。
内部结构：
型号含义：
型号规格表：
|
序号
|
型号规格
|
公称通径
|
膜片数
|
出气口连接形式
|
重量
|
|
|
mm
|
Inch
|
|||||
|
1
|
DMF-Y-25
|
25
|
1"
|
1
|
G 1"
|
0.8kg
|
|
2
|
DMF-Y-40S
|
40
|
1 1/2"
|
2
|
G 1 1/2"
|
1.2kg
|
|
3
|
DMF-Y-50S
|
50
|
2"
|
2
|
60
|
2.5kg
|
|
4
|
DMF-Y-62S
|
62
|
2 1/2"
|
2
|
75
|
3.0kg
|
|
5
|
DMF-Y-76S
|
76
|
3"
|
2
|
89
|
3.7kg
|
|
6
|
DMF-YA-76
|
76
|
3"
|
2
|
89
|
2.9kg
|
|
7
|
DMF-YB-76
|
76
|
3"
|
2
|
89
|
2.95kg
|
|
8
|
DMF-Y-102SA
|
102
|
4"
|
2
|
102
|
3.3kg
|
|
9
|
DMF-Y-102S
|
114
|
4"
|
2
|
114
|
5.65kg
|
|
10
|
DMF-Y-102SE
|
114
|
4"
|
2
|
114
|
5.0kg
|
|
出气口连接管外径公差：+0.22～+0.44
|
||||||
技术指标：
|
工作压力
|
0.1-0.8MPa (推荐0.2-0.6MPa)
|
||
|
工作介质
|
清洁空气
|
||
|
电压
|
DC24V
|
AC110V
|
AC220V
|
|
电流
|
0.8A
|
0.46A
|
0.23A
|
|
温度等级
|
1
|
3
|
|
|
-25℃～ 80℃
|
-25℃～ 230℃
|
||
|
-13℉～176℉
|
-
|
-13℉～446℉ |
|
|
空气相对湿度
|
≤85%
|
||
|
防护等级
|
IP65* |
||
|
膜片寿命
|
喷吹100万次或三年 |
||
*防护等级由上海市计量测试技术研究院进行试验检测，达到GB4208-93所要求的技术标准。
材质说明：
|
阀体
|
ADC12铝合金
|
|
卡簧
|
不锈钢
|
|
先导组件
|
430FR不锈钢等材料
|
|
膜片
|
进口丁腈橡胶*
|
|
弹簧
|
304不锈钢
|
|
紧固件
|
302不锈钢 |
*全部选用优质的进口成品膜片，膜片组件在制造过程中全部检查，合格后再进入装配线。每只成品阀都通电通气进行喷吹检验。

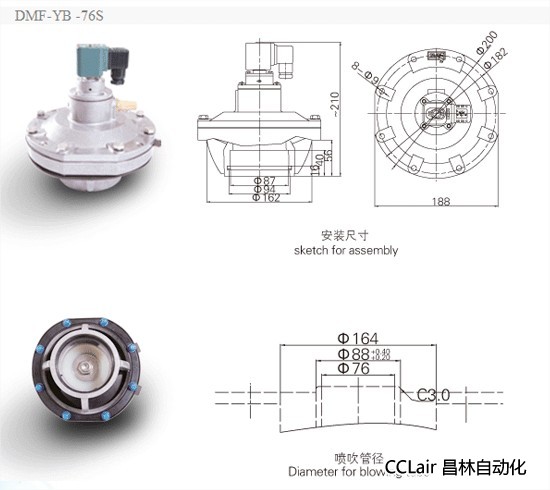

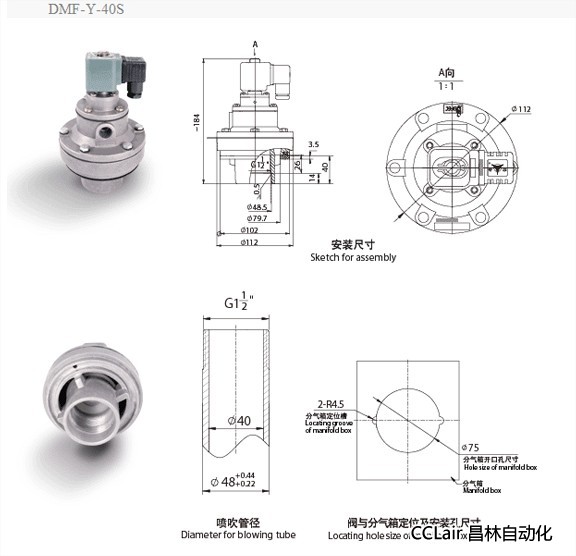

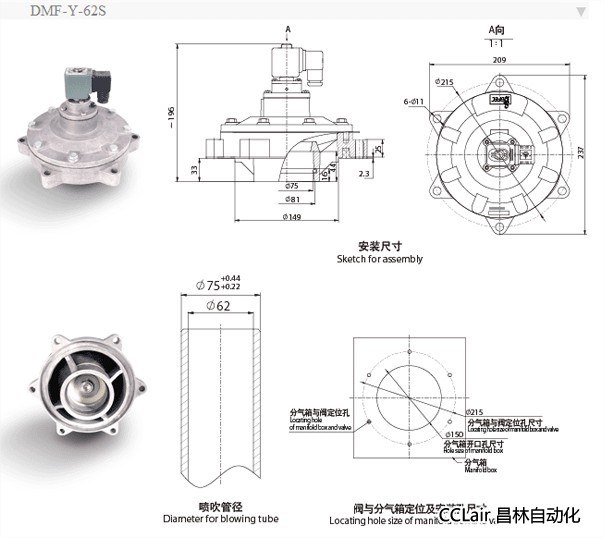

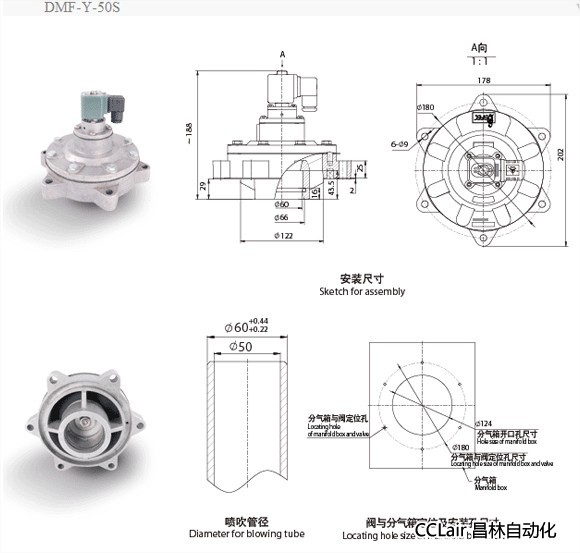

结构尺寸：
