产品概况:
该泵已形成系列化生产，QBY系列气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。
有12种规格直径：∮10mm(3/8〃)、∮15mm(1/2〃)、∮25 mm(1〃)、∮40mm(11/2〃)、∮50mm(2〃)、∮65(21/2〃)、∮80(3〃)、∮100(4〃)。四种材质：铝合金、铸铁、不锈钢、聚丙烯。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟隆(F46)等满足不同用户的需要。
该泵已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用，安置在各种特殊场合，用来抽送各种常规泵不能抽吸的介质，均取得了满意的效果。
性能简介：
1．不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/c㎡。
流动宽蔽，通过性能好，允许通过QBY气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
2．最大颗粒，直径达10mm抽送泥浆、杂质时，对泵磨损甚微。
3．扬程、流量可通过气阀开度实现无级调节。(气压调节在1-7kg/c㎡之间)。
4．该泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒，易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全。
5．不必用电，在易燃、易爆场所使用安全可靠。
6．可以浸没在介质中工作。
7．使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门，即使由于意外情况而长时间地无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵便会自动停机，具有自我保护性能，当负荷恢复正常以后，又能自动启动运行。
8．结构简单、易损件少，该泵结构简单、安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
9． 可输送较粘的液体。(粘度在1万厘泊以下)
10．本泵无须用油润滑，即使空转，对泵也无任何影响。这是该泵一大特点。
性能范围
流量Q：0.8～30m3/h
扬程H：0～50m
最大允许通过颗粒直径D：1～10mm

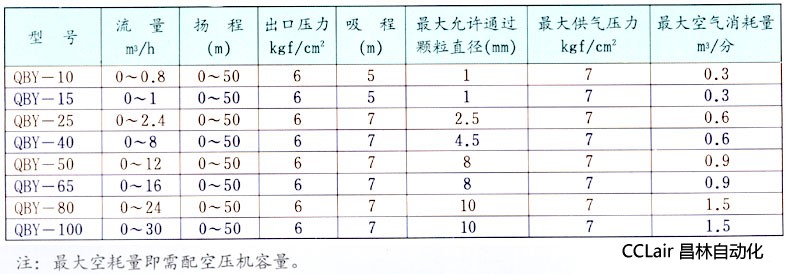

性能参数
