公称通径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
阀座通径mm
|
26
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
额定流量系数kv
|
直线型
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
|
公称压力(MPa)
|
0.6,1.6， 2.5， 4.0， 6.4
|
||||||||||||
|
行程(mm)
|
16
|
25
|
40
|
60
|
100
|
||||||||
|
流量特性
|
直线，等百分比，快开
|
||||||||||||
|
工作温度℃
|
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
|
||||||||||||
|
法兰尺寸
|
符合JB78-59、JB79-59，JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
|
||||||||||||
|
阀体材质
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
||||||||||||
|
阀芯材质
|
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
|
||||||||||||
|
阀体型式
|
直通套筒铸造球型阀
|
||||||||||||
|
上阀盖型式
|
普通式(常温)，热片式(中温)，长颈式(低温)
|
||||||||||||
|
配用电动执行
机构型号 |
PSL
|
PSL-202
|
PSL-204
|
PSL-208
|
PSL-312
|
PSL325
|
|||||||
|
361L
|
361LSA-20
|
361LSB-30
|
361LSB-50
|
361LSC-65
|
361LSC-99
|
||||||||
|
防爆型
|
361LXA-20
|
361LXB-30
|
361LXB-50
|
||||||||||
|
注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决 |
|
性能 1、执行机构主要技术参数 |
|
型号
|
额定输出力N
|
速度mm/s
|
技术参数
|
||||
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
|
201
|
361LSA-08
361LXA-08 |
1000
|
800
800 |
0.25
|
4.2
4.2 |
电源：AC220V 50Hz
输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮 |
电源：AC220V 50Hz
输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄 |
|
202
|
361LSA-20
361LXA-20 |
2000
|
2000
2000 |
0.50
|
2.1
2.1 |
||
|
204
|
361LSB-30
361LXB-30 |
4500
|
3000
3000 |
0.50
|
3.5
3.5 |
||
|
208
|
361LSB-50
361LXB-50 |
8000
|
5000
5000 |
1.00
|
1.7
1.7 |
||
|
312
|
361LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
||
|
325
|
361LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
||
|
2、性能指标 |
|
项目
|
指标值
|
||
|
基本误差％
|
配361L 2.0； 配PSL 0.1
|
||
|
回差％
|
2.5
|
||
|
死区％
|
1.0
|
||
|
始终点偏差％
|
电开
|
始点
|
±2.5
|
|
终点
|
±2.5
|
||
|
电关
|
始点
|
±2.5
|
|
|
终点
|
±2.5
|
||
|
可调范围
|
30：1
|
||
|
额定行程偏差％
|
2.5
|
||
|
允许泄量L/H
|
单密封符合JB/T7387-94 IV级 小于阀的额定容量×10-4
双密封符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3 |
||
|
3、允许压差 |
|
公称通径(mm)
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|||
|
阀座直径(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
执行机构
|
允许压差△P(MPa)
|
||||||||||||
|
配PSL
|
PSL202
|
6.4
3.14 |
6.4
1.92 |
6.4
1.23 |
5.1
0.78 |
|
|
|
|
||||
|
PSL204
|
4.31
|
2.76
|
1.76
|
6.4
1.04 |
6.4
0.69 |
5.62
0.44 |
|||||||
|
PSL208
|
1.86
|
1.23
|
0.78
|
6.4
0.50 |
5.31
0.35 |
3.97
0.20 |
|
||||||
|
PSL320
|
1.26
|
0.87
|
0.49
|
6.4
0.32 |
4.14
0.22 |
||||||||
|
配361L
|
361LSA-20
|
6.4
3.14 |
6.4
1.92 |
6.4
1.23 |
6.4
0.78 |
||||||||
|
361LSB-50
|
6.4
1.16 |
6.4
0.76 |
6.25
0.49 |
||||||||||
|
361LSC-65
|
6.4
0.64 |
4.32
0.41 |
3.23
0.28 |
||||||||||
|
361LSC-99
|
0.63
|
0.44
|
0.25
|
3.31
0.16 |
0.27
0.11 |
||||||||
注:1.同一格内上排为双密封型允许压差，下排为单密封型允许压差。
2.实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决

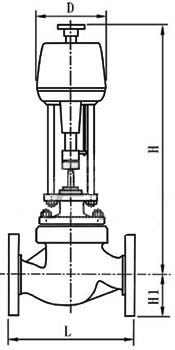

外形尺寸 mm
2.实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决
外形尺寸 mm
|
公通径(mm)
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
||
|
L(mm)
|
PN1.6MPa
|
184
|
222
|
254
|
276
|
298
|
352
|
451
|
600
|
720
|
820
|
|
|
PN4.0MPa
|
197
|
235
|
267
|
292
|
317
|
368
|
473
|
600
|
760
|
850
|
||
|
PN6.4MPa
|
210
|
251
|
286
|
311
|
337
|
394
|
508
|
650
|
800
|
870
|
||
|
H1(mm)
|
72
|
87
|
92
|
105
|
110
|
127
|
174
|
209
|
300
|
350
|
||
|
配PSL
|
H(mm)
|
普通型
|
750
|
765
|
767
|
845
|
857
|
875
|
1025
|
1045
|
1252
|
1545
|
|
散热片型
|
900
|
930
|
937
|
1025
|
1042
|
1085
|
1285
|
1305
|
1805
|
1825
|
||
|
D(mm)
|
176
|
225
|
||||||||||
|
重量(KG)
|
23.5
|
33.5
|
40.5
|
69
|
84
|
112
|
189
|
262
|
415
|
635
|
||
|
配361L
|
H(mm)
|
普通型
|
513
|
650
|
652
|
770
|
782
|
800
|
1080
|
1125
|
1345
|
1365
|
|
散热片型
|
663
|
815
|
822
|
950
|
967
|
1010
|
1340
|
1385
|
1625
|
1645
|
||
|
D(mm)
|
225
|
310
|
||||||||||
|
重量(KG)
|
31
|
49
|
56
|
84
|
99
|
127
|
242
|
315
|
463
|
683
|
||
