多管式油冷却器KMCL系列性能
1、传热确实，冷却效果最佳：本冷却器采用多管式（MULTI-TUBE），冷却面积大，冷却效果最佳。
2、冷却面积十足：本冷却器所用之铜管数目，为铁管式及滚牙状管式之3倍以上，冷却面积系铜管表面积计算，故冷却面积十足。
3、冷却管材料最适散热：采用纯红铜管（Cut99.9%~JIS H3601）热传导率0.95以上，非一般的青铜管、青白铜管或其他材质之管材所可比拟，同时考虑到强度与效率，本冷却器采用B种无缝钢管，侧盖亦选用特殊铸铁。
4、防锈、防漏装置，管板与本体一体化，冷却管与管板系以软焊方式接合，确实紧密，制作中施以耐压及气密实验。可以免于油与水混合的困扰，在两侧侧盖，本附有亚铅棒（锌棒），可以中和水中之氧离子，避免本体及冷却管之锈蚀。
多管式油冷却器KMCL系列型号说明
| KMCL | -4 | Y | 12 | - | - | |
| 系列号码 | 本体规格 | 冷却管外径 | 散热面积 | 接续型式 | 用途 | |
| 多管式油冷却器 | 3：3" 4：4" 5：5" |
6：6" 8：8" 10：10" |
Y：10mm | 请洽询 | 无标记：接管型（标准型） F： 法兰型 |
-：淡用水 B：海用水 |
多管式油冷却器KMCL系列选用参考表
| 型号 MODEL |
油出入口 |
水出入口 WATER RORTS |
参考流量范围 REFET FLOW RANGE |
散热面积 HEAT TRANS AREA M2 |
重量 WEIGHT(KG) |
| 3Y04 | PT3/4" | PT3/4" | 60 | 0.39 | 9.5 |
| 3Y06 | PT3/4" | PT3/4" | 100 | 0.58 | 12.0 |
| 4Y08 | PT1 1/4" | PT3/4" | 150 | 0.80 | 18.0 |
| 4Y12 | PT1 1/4" | PT3/4" | 250 | 1.22 | 23.0 |
| 4Y20 | PT1 1/2" | PT3/4" | 350 | 1.92 | 30.0 |
| 5Y30 | PT2" | PT1 1/4" | 600 | 3.03 | 41.0 |
| 5Y40 | PT2" | PT1 1/4" | 850 | 3.94 | 52.0 |
| 6Y20 | PT1" | PT1" | 350 | 2.0 | 36.0 |
| 6Y50 | PT2" | PT2" | 1000 | 4.84 | 60.0 |
| 6Y60 | PT2" | PT2" | 1200 | 5.97 | 70.0 |
| 8Y80 | PT2" | PT2" | 1500 | 7.83 | 100 |
| 8Y100 | PT2 1/2" | PT2" | 2000 | 10.32 | 120 |
| 10Y80 | PT2" | PT2" | 1600 | 7.83 | 135 |
| 10Y100 | PT2 1/2" | PT2" | 2100 | 10.32 | 163 |
| 10Y145 | PT2 1/2" | PT2" | 2300 | 14.5 | 180 |
| 10Y200 | PT3" | PT2" | 2600 | 20.0 | 230 |
多管式油冷却器KMCL系列选用参考表
| 冷却器规格 | 3Y04 | 3Y06 | 4Y08 | 4Y12 | 4Y20 | 5Y30 | 5Y40 |
| 有热源者 | 5HP(3.7kw) | 10HP(7.5kw) | 15HP(11.2kw) | 20HP(15.0kw) | 30HP(22.4kw) | 50HP(38.3kw) | 60HP(44.8kw) |
| 无热源者 | 7.5HP(5.6kw) | 15HP(11.2kw) | 20HP(15.0kw) | 25HP(18.6kw) | 40HP(30.0kw) | 60HP(44.8kw) | 75HP(56.0kw) |

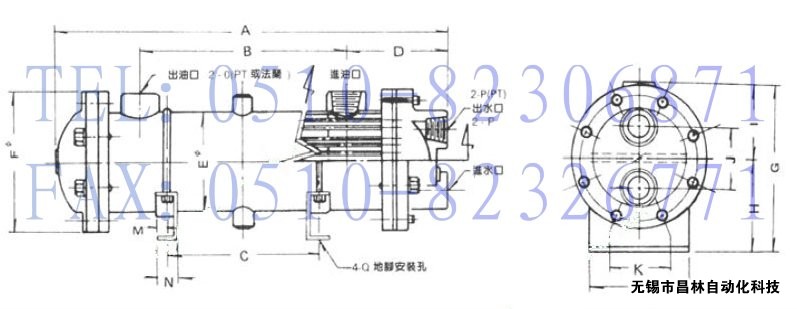

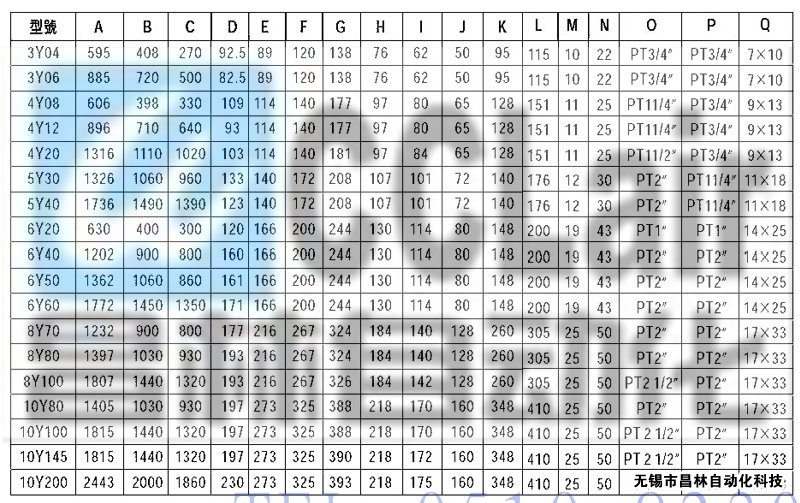

多管式油冷却器KMCL系列尺寸图
