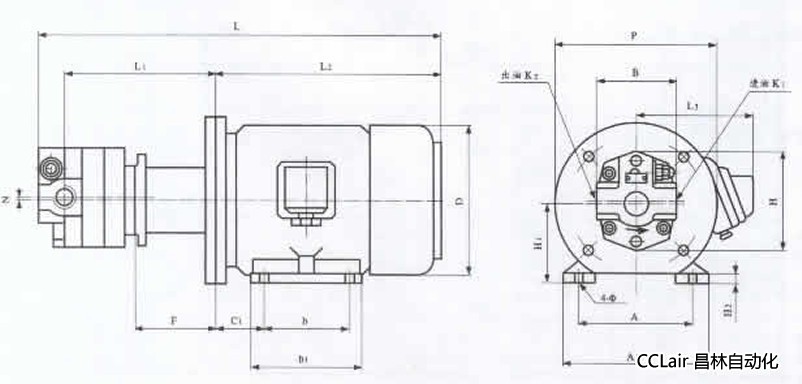

BB-B※YJZ摆线油泵电机组(立式)外形图
BB-B※YJZ摆线油泵电机组(立式)技术规格
| 型号 | 电机型号 | 外形尺寸 | |||||||||||||||||||
| L | L1 | L2 | L3 | F | C1 | b | b1 | D | A | A1 | H | H1 | H2 | B | P | N | K1 | K2 | 4-a | ||
|
BB-B4YJZ
|
JW6324
|
331 | 112 | 200 | 97 | 68 | 35 | 80 | 100 | 126 | 100 | 126 | 92 | 63 | 9 | 72 | 90 | 2 | Z3/8" | 9 | |
|
BB-B6YJZ
|
360 | 123 | |||||||||||||||||||
|
BB-B10YJZ
|
369 | 132 | |||||||||||||||||||
|
BB-B16YJZ
|
JW7114
|
432 | 167 | 235 | 105 | 95 | 40 | 90 | 115 | 144 | 112 | 138 | 117 | 71 | 10 | 95 | 105 | 3 | Z3/4" | ||
|
BB-B25YJZ
|
JW7124
|
441 | 176 | ||||||||||||||||||
|
BB-B40YJZ
|
Y802-4
|
458 | 180 | 245 | 150 | 50 | 100 | 130 | 165 | 125 | 165 | 134 | 80 | 110 | 200 | 4 | Z3/4" | 10 | |||
|
BB-B50YJZ
|
Y90S-4
|
481 | 188 | 260 | 155 | 98 | 56 | 175 | 140 | 180 | 90 | 12 | |||||||||
|
BB-B63YJZ
|
488 | 195 | |||||||||||||||||||
|
BB1-B63YJZ
|
Z1"
|
3/4" | |||||||||||||||||||
|
BB2-B63YJZ
|
Z1"
|
Z1"
|
|||||||||||||||||||
|
BB-B80YJZ
|
Y90L-4
|
534 | 202 | 285 | 100 | 125 | 155 | 154 | 130 | 5 |
Z1"
|
||||||||||
|
BB-B100YJZ
|
541 | 209 | |||||||||||||||||||
|
BB-B125YJZ
|
Y100L1-4
|
585 | 228 | 320 | 180 | 110 | 63 | 140 | 176 | 205 | 160 | 205 | 100 | 14 | 250 | ||||||
|
BB1-B125YJZ
|
Z1/4" |
Z1"
|
12 | ||||||||||||||||||
|
BB2-B125YJZ
|
Z1/4" | Z1/4" | |||||||||||||||||||
油泵使用说明：1、本油泵适用于低压液压传动，用以输送粘度为1-8℃的矿物油，油油在10℃-50℃的油液中工作，转速为1500转/分。
2、油泵应尽量接近油箱，吸入高度不大于500mm。
3、油泵应牢固地加以固定，不得有松动现象，以免发生振动。
4、为保持油泵的正常动转和使用寿命，传动应用弹性联轴器，油泵中心线误差不得大于0.2mm。
5、为保证油泵长期使用，其所抽送的油液必须清洁，不应有任何腐蚀性物质和机械杂质，油泵吸入口应设置过滤器。
6、油泵使用时按后盖的箭头指示方向旋转，逆转会影响油泵的工作性能。
7、油泵后盖下端Z1/8"管牙口为油泵泄漏油外排口，使用时须保持通畅，不得堵死。
8、如用户有特殊要求，油泵改为内泄漏型或者采用BB-B Y型油泵时，第7条不适用，必须将ZZ2/8"管牙口用油塞堵死，否则将影响油泵正常工作。
油泵常见故障的原因：
1、使用时若发现不吸或油量不足，应检查油泵旋转方向是否正确，滤油器和管道是否被堵，接头是否扳紧，吸入高度是否太大等。
2、使用时若油泵不能调压时，则应检查溢流阀是否失灵，油泵泄漏是否严重，液压系统是否封闭，压力表是否损坏等。
3、使用时若发现异常噪声，则应检查吸油口是否被堵，接头各接合面是否漏气，油泵传动部份联轴器是否同心，有没有外来振动，油液粘度是否太大，是否吸不上油等现象。
