N型内齿形弹性联轴器简介：
该产品适用于轴间及挠性传动，允许较大的轴向径向位移，轴角位移，具有结构简单，拆装容易，维修方便，寿命长，噪音低，成本少，各传动功率损失小等特点。

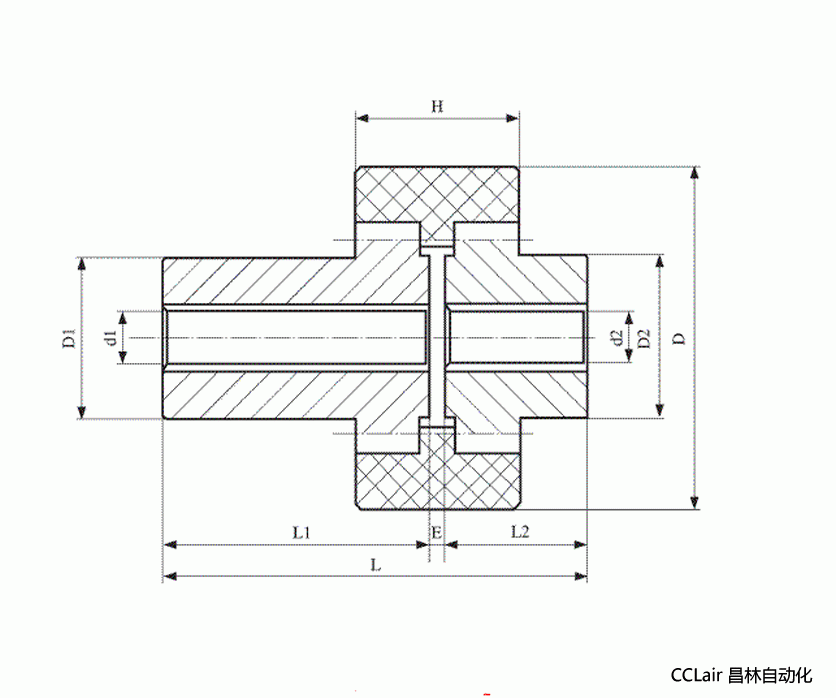

N型内齿形弹性联轴器外形图：
用户定货时请注明轴型式及键槽类型：
例如：NL4内齿弹性联轴器(键槽按GB3852-83标准)
主动轴Y型轴孔A型键槽：d1=38 L1=80
从动轴Y型轴孔A型键槽：d2=30 L21=50
NL4=YZ28×62/YA35×82
|
型号
|
公称扭矩(N.m)
|
许用转速(min)
|
主要尺寸
|
最大尺寸偏差
|
||||||||
|
轴孔直径(d1 d2)
|
轴孔长度(L1 L2)
|
L
|
D
|
D1 D2
|
E
|
H
|
轴向mm
|
径向mm
|
角度
|
|||
|
NL2
|
100
|
6000
|
12-22
|
20-45
|
按用户 要求 |
52
|
36
|
4
|
40
|
2
|
±0.4
|
1°
|
|
NL3
|
160
|
6000
|
20-28
|
20-60
|
66
|
33
|
4
|
46
|
2
|
±0.4
|
1°
|
|
|
NL4
|
250
|
6000
|
28-38
|
25-80
|
83
|
58
|
4
|
48
|
2
|
±0.4
|
1°
|
|
|
NL5
|
315
|
5000
|
32-42
|
30-110
|
93
|
68
|
4
|
50
|
3
|
±0.4
|
2°
|
|
|
NL6
|
400
|
5000
|
40-48
|
40-110
|
100
|
68
|
4
|
52
|
3
|
±0.4
|
2°
|
|
|
NL7
|
630
|
3600
|
45-55
|
45-110
|
115
|
80
|
4
|
60
|
3
|
±0.6
|
2°
|
|
|
NL8
|
1250
|
3600
|
48-65
|
50-140
|
140
|
96
|
4
|
72
|
3
|
±0.6
|
2°
|
|
|
NL9
|
2000
|
2000
|
60-80
|
60-170
|
175
|
124
|
6
|
93
|
4
|
±0.7
|
2°
|
|
|
NL10-
|
3150
|
1800
|
70-100
|
70-210
|
220
|
157
|
8
|
100
|
4
|
±0.7
|
2°
|
|
