K23JC1-L3,K23JC4-L3,23JC4-L3,K23JC1-L6,K23JC4-L6,换向阀

点击图片查看原图

型号: K23JC1-L3,K23JC4-L3,23JC4-L3,K23JC1-L6,K23JC4-L6
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 806
询价

公司基本资料信息
详细说明
K23JC1-L3,K23JC4-L3,23JC4-L3,K23JC1-L6,K23JC4-L6,换向阀

一、特点:

1、该换向阀用于机械控制气流的通断和转换。

2、该换向阀采用截止式结构,对压缩空气的质量要求低于滑阀。

3、该系列阀结构紧凑、重量轻、外形尺寸小。

二、图形符号:

K23C1-L3,L6二位三通

直动式机控换向阀

K23C3-L3,L6二位五通

杠杠滚轮式机控换向阀

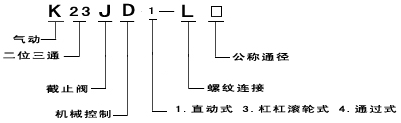

三、型号说明:



四、技术参数

型号 K23JC1-L3 K23JC3-L3 K23JC4-L3 23JC4-L3 K23JC1-L6 K23JC3-L6  K23JC4-L6
公称通径 3mm 6mm
有效截面积  3mm² 10mm²
工作压力 0~0.8MPa
行程mm 3 7 10 3 7.5
超行程mm 2.5 2.5   4.5 2.5
泄漏量 10Nml/min
耐久性 200万次
工作温度 5~60°C

五、外形及安装尺寸

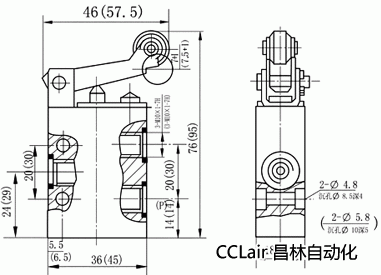

K23C3-L3,K23JC3-L6

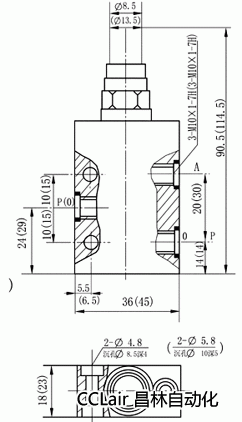

K23C1-L3,K23JC1-L6

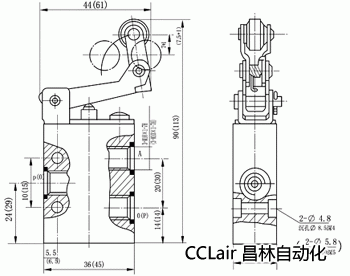

K23C4-L3,K23JC4-L6
