首页 > 了解产品 > 气动器材 气动阀 > 控制元件 > 截止式换向阀

K23J-20T,K23J-25W,K23J-25T,K23J-32W,K23J-32T,K23J-40W,K23J-40T,换向阀
点击图片查看原图

型号： K23J-20T,K23J-25W,K23J-25T,K23J-32W,K23J-32T,K23J-40W,K23J-40T
PDF下载： 如需产品详细说明请与销售客服联系
浏览次数： 850
询价

公司基本资料信息
详细说明
K23J-20T,K23J-25W,K23J-25T,K23J-32W,K23J-32T,K23J-40W,K23J-40T,换向阀

一、特点：

　K23J-W系列是二位三通管接截止式换向阀，该阀结构合理，动作可靠，维修方便，尤其适用于较为恶劣的工作环境。分电控和气控两种。

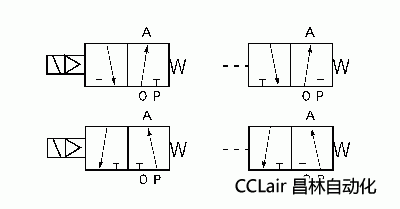

二、图形符号：

三、型号说明：



四、技术参数

型号 K23J-8(T)W K23J-10(T)W K23J-15(T)W K23J-20(T)W K23J-25(T)W K23J-32(T)W K23J-40(T)W
流量（m3/h) 5 7 10 20 30 40 50
有效截面积S值（m㎡) 20 35 60 120 190 300 400
泄漏量ml/min ≤50 ≤100 ≤200 ≤300
换向时间sec ≤0.04 ≤0.06 ≤0.10 ≤0.15
切换频率Hz ≥10 ≥8 ≥4 ≥3
工作压力MPa 0.2～0.8
环境温度℃ -50～50
电压（V） AC：380，220，110，36；DC：220，110，24

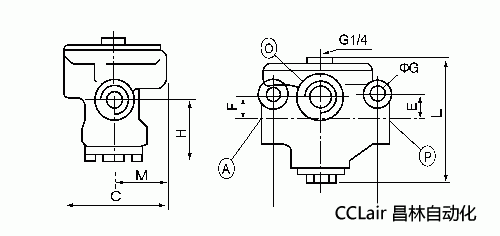

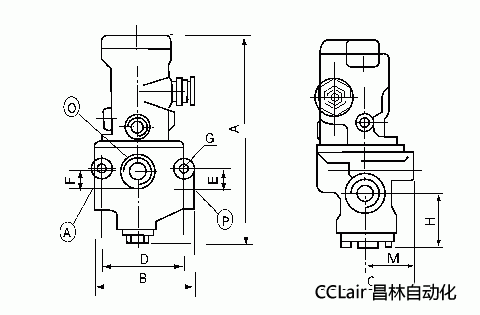

五、外形及安装尺寸：

型号 公称通径 接管螺纹 A B C D E F G H M L
P A O
K23J-8(T)W 8 G1/4 G1/4 G1/2 180 96 78 73 17 16.5 φ9 45 39 85
K23J-10(T)W 10 G3/8 G3/8
K23J-15(T)W 15 G1/2 G1/2
K23J-20(T)W 20 G3/4 G3/4 G1 198 113 89 82 24 21 φ9 52 38 105
K23J-25(T)W 25 G1 G1
K23J-32(T)W 32 G11/4 G11/4 G11/2 268 165 121 118 37 46 φ9 75 46 170
K23J-40(T)W 40 G11/2 G11/2
