一、特点：
在气压传动系统中，安全阀是用于防止气动装置和设备及管路等破坏而限制回路最高压力的阀。当气压超过最高限制压力时，安全阀自动打开排气，待气压低于最高限制压力时，安全阀自动关闭。
二、图形符号：
三、型号说明：
四、技术参数
| 型号 |
PQ
|
|||||
| 公称通径 | 10mm | 15mm | 20mm | 25mm | 40mm | |
| 工作压力范围 | 0.05～1.00MPa | |||||
| 工作温度 | 5～60°C | |||||
*使用本阀时应对所需的开启压力进行调节，调节好后将螺帽锁紧，以免调节套松动影响系统的安全压力。

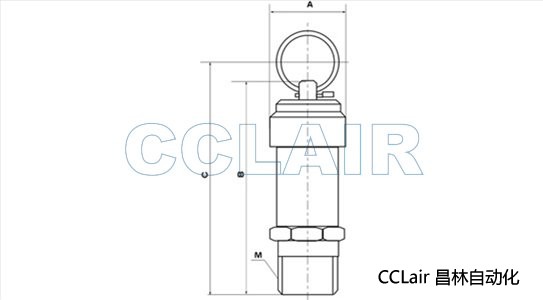

五、外形及安装尺寸：
| 型号 | PQ-L10 | PQ-L15 | PQ-L20 | PQ-L25 | PQ-L40 |
| A | Ø25 | Ø27 | Ø45 | Ø80 | |
| B | 75 | 130 | 287 | ||
| C | 82 | 135 | 300 | ||
| M | ZG3/8"
ZG1/2" |
ZG1/2"
ZG3/4" |
ZG3/4" | ZG1" | ZG11/2" |
