空气减压阀PJX-L8 PJX-L10 PJX-L15 PJX-L20 PJX-L25 PJX-L40 PJX-L50 PJX-L80F PJX-L80 PJX-F80
一、特点：
ＰＪＸ减压阀主要用于远距离控制气路的压力，通过调节控制口气压的压力大小，来达到控制主阀出口压力的目的。该减压阀带有溢流装置，当输出压力超过定值压力时，溢流阀自动打开排气，使系统压力保持不变。
二、图形符号：
三、型号说明：
四、技术参数：
型号 | PJX | ||||
公称通径mm | 8 | 10 | 15 | 20 | 25 |
工作压力范围（MPa） | 0.05～0.8 | ||||
压力特征（MPa） | 0.02 | ||||
工作温度°C | 5～60 | ||||

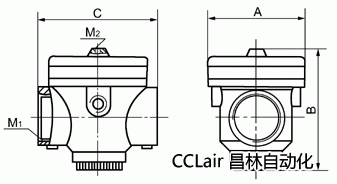

五、外形及安装尺寸：
公称通径 | M1 | M2 | A | B | C | ||
10(8) | G3/8"(G1/4") | (M12×1.25) | M18×1.5 | G1/8" | 80 | 84 | 76 |
15 | G1/2" | -- | M22×1.5 | G1/8" | 80 | 91.5 | 72 |
25(20) | G1"(G3/4") | (M27×2) | M33×2 | G1/8" | 120 | 111 | 109 |
40 | G11/2" | -- | M48×2 | M10×1 | 120 | 145 | 136 |
50 | G2" | -- | M60×2 | M10×1 | 120 | 150 | 148 |
80 | -- | -- | ZG3" | M10×1 | 165 | 230 | 292 |
