QIUd-20,QIUd-25,QIUd-40,QIUd-50,油雾器
点击图片查看原图

型号： QIUd-20,QIUd-25,QIUd-40,QIUd-50
PDF下载： 如需产品详细说明请与销售客服联系
浏览次数： 812
询价

公司基本资料信息
详细说明
QIUd-20,QIUd-25,QIUd-40,QIUd-50,油雾器

一、特点：

１、在气路不关闭的情况下，随时补充润滑油。

２、贮油杯用透明材料制成的，可清晰地观察油量多少。

３、可随意调节滴油量的大小。

４、视油窗是透明的，可清晰地观察滴油情况。

二、图形符号

三、型号说明



四、技术参数

型号

QIU


QIU、QIUd

公称通径(mm)

6

8

10

15

20

25

40

50

最高使用压力(MPa)

1.00

工作温度(°C)

5～60

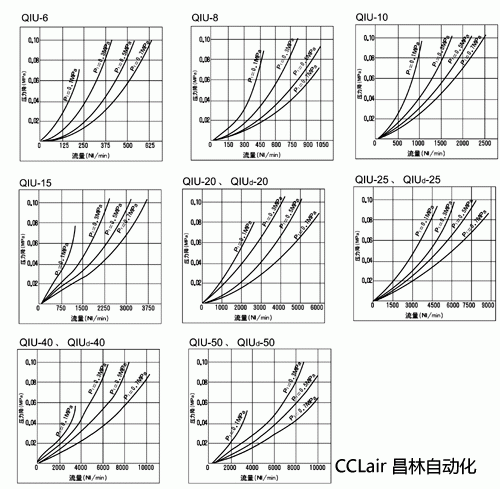

流量特性曲线

五、外型及安装尺寸

公称通径(mm)

M

L

L1

6

G1/8"

 　

M10×1

162

80

8

G1/4"

M12×1.25

M14×1.5

162

80

10

G3/8"

M16×1.5

M18×1.5

162

80

15

G1/2"

M20×1.5

M22×1.5

162

80

20

G3/4"

 　

M27×2

228

115

25

G1"

 　

M33×2

228

115

40

G11/2"

 　

M48×2

252

130

50

G2"

 　

M60×2

252

130
