IGP-4-64,IGP-4-80 ,IGP-4-100,IGP-4-125 ,内啮合齿轮泵

点击图片查看原图

型号: IGP-4-64,IGP-4-80 ,IGP-4-100,IGP-4-125 ,
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 578
询价

公司基本资料信息
详细说明
产品描述:

      IGP型内啮合齿轮泵适用于要求低噪音、高压力、运转平稳、结构紧凑的场合,如塑料注射成型机、吹塑成型机、橡胶硫化机、折弯机、剪切机,还应用于如舵机、甲板起重机及公用车辆装卸、提升等起重机械。
原理、特点:

       内啮合齿轮副旋转时,油液被吸入泵壳及内外齿轮间的空腔中,大小月牙块和啮合齿在圆周方向由于弹簧片的作用 始终形成封闭,支承盘则在轴向形成几乎无间隙的密封,由此,泵的容积损失减至最小,吸入的油液由齿顶进入齿间高压喷射出。
       内啮合齿轮副、滑动轴承、轴向和径向的自动补偿,这些都保证了泵的高压力、低脉动、轻噪音、紧结构的最大特点。

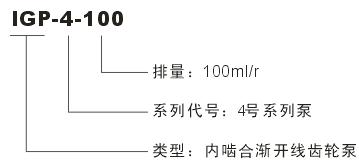

型号说明:

技术参数:
型号 IGP-4-64 IGP-4-80 IGP-4-100 IGP-4-125
理论排量 ml/r 64.1 80.7 101.3 126.2
转速 r/min 最低转速 400 400 400 400
最高转速 2800 2400 2100 1800
压力 MPa 连续工作压力 30 28 25 21
最大峰值压力 33 31.5 30 25

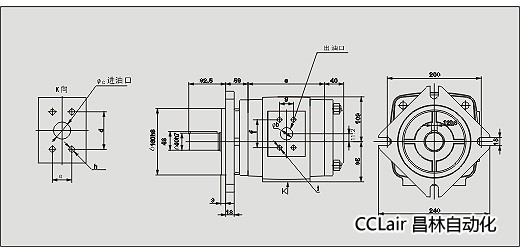

外形及安装尺寸:

型号 a b c d e f g h I kg
IGP-4-64 140 23 40 70 36 52 26 M12×20 M10×15 29.2
IGP-4-80 148 23 45 78 43 70 36 M12×20 M12×20 30.8
IGP-4-100 168 27 50 78 43 70 36 M12×20 M12×20 32.5
IGP-4-125 170 30 50 78 43 70 36 M12×20 M12×20 35.0
