IGP型内啮合齿轮泵适用于要求低噪音、高压力、运转平稳、结构紧凑的场合,如塑料注射成型机、吹塑成型机、橡胶硫化机、折弯机、剪切机,还应用于如舵机、甲板起重机及公用车辆装卸、提升等起重机械。
原理、特点:
内啮合齿轮副旋转时,油液被吸入泵壳及内外齿轮间的空腔中,大小月牙块和啮合齿在圆周方向由于弹簧片的作用 始终形成封闭,支承盘则在轴向形成几乎无间隙的密封,由此,泵的容积损失减至最小,吸入的油液由齿顶进入齿间高压喷射出。
内啮合齿轮副、滑动轴承、轴向和径向的自动补偿,这些都保证了泵的高压力、低脉动、轻噪音、紧结构的最大特点。

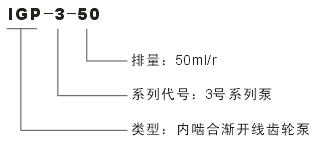

型号说明:
技术参数:
型号 | IGP-3-32 | IGP-3-40 | IGP-3-50 | IGP-3-64 | |
理论排量 ml/r | 33.1 | 41.0 | 50.3 | 64.9 | |
转速 r/min | 最低转速 | 400 | 400 | 400 | 400 |
最高转速 | 3000 | 2800 | 2500 | 2200 | |
压力 MPa | 连续工作压力 | 31.5 | 31.5 | 28 | 23 |
最大峰值压力 | 33 | 33 | 31.5 | 25 |

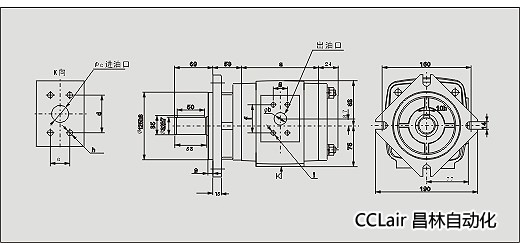

外形及安装尺寸:
型号 | a | b | c | d | e | f | g | h | I | kg |
IGP-3-32 | 119 | 18 | 32 | 60 | 30 | 38 | 22 | M10×15 | M10×15 | 17.5 |
IGP-3-40 | 125 | 19 | 35 | 70 | 36 | 52.4 | 26.2 | M12×20 | M10×15 | 18.3 |
IGP-3-50 | 132 | 21 | 40 | 70 | 36 | 52.4 | 26.2 | M12×20 | M10×15 | 19.4 |
IGP-3-64 | 143 | 23 | 40 | 70 | 36 | 52.4 | 26.2 | M12×20 | M10×15 | 20.7 |
