IGP-2-13,IGP-2-16,IGP-2-20 ,IGP-2-25,IGP-2-32 ,内啮合齿轮泵,

点击图片查看原图

型号: IGP-2-13,IGP-2-16,IGP-2-20 ,IGP-2-25,IGP-2-32
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 676
询价

公司基本资料信息
详细说明
产品描述:

      IGP型内啮合齿轮泵适用于要求低噪音、高压力、运转平稳、结构紧凑的场合,如塑料注射成型机、吹塑成型机、橡胶硫化机、折弯机、剪切机,还应用于如舵机、甲板起重机及公用车辆装卸、提升等起重机械。

原理、特点:

       内啮合齿轮副旋转时,油液被吸入泵壳及内外齿轮间的空腔中,大小月牙块和啮合齿在圆周方向由于弹簧片的作用 始终形成封闭,支承盘则在轴向形成几乎无间隙的密封,由此,泵的容积损失减至最小,吸入的油液由齿顶进入齿间高压喷射出。
       内啮合齿轮副、滑动轴承、轴向和径向的自动补偿,这些都保证了泵的高压力、低脉动、轻噪音、紧结构的最大特点。

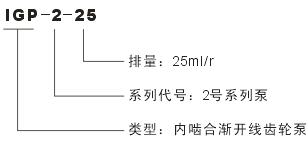

型号说明:

技术参数:
型号 IGP-2-13 IGP-2-16 IGP-2-20 IGP-2-25 IGP-2-32
理论排量 ml/r 13.3 16.3 20.7 25.4 32.3
转速 r/min 最低转速 400
最高转速 3000
压力 MPa 连续工作压力 31.5 31.5 31.5 30 25
最大峰值压力 33 33 33 33 28

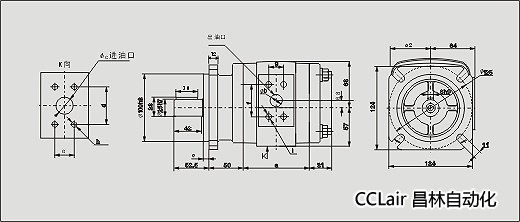

外形及安装尺寸:

型号 a b c d e f g h I kg
IGP-2-13 88.5 13 23 52 26 38 17.5 M10×15 M8×13 9.6
IGP-2-16 92.5 14 25 52 26 38 17.5 M10×15 M8×13 10.0
IGP-2-20 98 18 28 60 30 48 22 M10×15 M10×15 10.6
IGP-2-25 104 18 28 60 30 48 22 M10×15 M10×15 11.2
IGP-2-32 113 18 32 60 30 48 22 M10×15 M10×15 12.0
