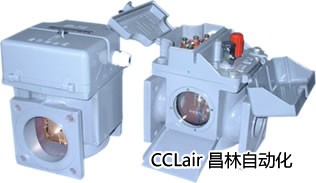

QJ4-80 ,QJ4-50, QJ4-25 ,气体继电器

用途：QJ-80型气体继电器（以下简称继电器）是带储油柜的油浸式变压器以及有载调压开关的一种保护装置。该继电器安装在变压器以及有载调压开关油箱与储油柜之间的连接管道中.

技术参数:

跳闸接点动作的油流速度范围和出厂整定值

型号	QJ4-80	QJ4-50	QJ4-25
流速范围	0.7-1.5m/s	0.6-1.0m/s	1.0m/s
出厂整定	1.0m/s	0.8m/s	1.0m/s

  1.继电器管路直径:
    QJ-25型为ф25，QJ-5O为ф50，QJ-80为ф80

  2.继电器的工作温度：-30℃-+95℃

  3.信号接点动作气体容量：250-300cm3

  4.接点额定容量：220V 0.3A,110V 0.6A(S 5X10 S)

  5.绝缘强度：2000V/nim

  6.密封性能：继电器内充满变压器油，在常温下加压200Kpa/20min,无渗漏现象。

  7.抗震能力：当振动频率（正弘波）4-20赫兹，加速度为4g时，继电器不误动。（g为重力加速度）

  8.重量：QJ-80 11kg,QJ-50 10kg,QJ-25 6kg(供参考)
