压力控制器 0811607 0811707 0811807
D502/7DK
压力控制器
    D502/7DK控制器采用波纹管式传感器。可用于空气、气体、水蒸汽等中性气体和水、致冷剂、油等液体介质。控制器的设定值可调,调节范围-0.1……2.5Mpa。
特点:
    可用于真空。
0811607 0811707 0811807 压力控制器
0811607 0811707 0811807 压力控制器


◇ 主要技术性能:
   工作粘度:<1×10-3m2/s
   开关元件:微动开关
   外壳防护等级:1P65
   (符合DIN40050与GB4208中1P65相当)
   环境温度:-40~50℃
   介质温度:0~120℃

抗振性能:D502/7DK  20m/s2
重复性误差:≤1%
触点容量:DC 220V  6A(阻性)
 (若有特殊要求,可参阅我厂编制的
   应用手册介绍)


◇ 规  格:
  切换差不可调
设定值
调节范围
MPa
切换差不大于
最大允许
压力 *
MPa

开关切换
次数
次/分
压力传感器材料

接口
内螺纹

重量
kg
外形尺寸
图 号
订货目录
编 号
设定值
范围下限
MPa
设定值
范围上限
 MPa
外壳
波纹管
-0.1……0
-0.1……0.1
-0.1……0.16
-0.1……0.25
0.003
0.003
0.003
0.0045
0.0045
0.005
0.0065
0.01
1
1
1
1
20
黄铜
不锈钢
00Gr17Ni
14M02
(316L)
G1/4
G1/4
G1/4
G1/4
1.0
1.0
1.0
1.0
01
01
01
01
0810107
0810207
0810307
0810407
0……0.1
0……0.16
0.01……0.25
0.003
0.003
0.0045
0.0045
0.006
0.007
1
1
1
G1/4
G1/4
G1/4
1.0
1.0
1.0
01
01
01
0811107
0811207
0811307
0.02……0.4
0.03……0.6
0.03……1
0.012
0.015
0.018
0.016
0.02
0.03
2
2
2
G1/4
G1/4
G1/4
0.85
0.85
0.85
02
02
02
0811407
0811507
0811607
0.05……1.6
0.05……2.5
0.03
0.03
0.05
0.06
5
5
G1/4
G1/4
0.9
0.9
03
03
0811707
0811807
注: * 在实际工作中,即使短暂的压力峰值也不能超过此值。


◇ 设定值的调整:
不可调切换差的控制器设定值调整步骤,举例说明如下:
0811607 0811707 0811807 压力控制器
    [例1]:选用订货号为0811600的控制器,要求将压力上升至0.5MPa(上切换值)发出触点信号,起具体步骤参见1.11.5(如图一所示):
    1.1 松开锁紧器,将产品旋入压力校验台的螺纹接口上,注意必须用板手夹持传感器的平面部分,绝对防止开关壳体与传感器发生相对转动。
    1.2 打开盖板,将电缆穿过电缆接口接入端子板中,电缆另一头接上万用表。
    1.3 将压力加至0.5MPa,此值可从标准压力计中读出。
    1.4 顺时针旋动设定值调节螺杆,使设定值由大变小,直至开关触点在0.5MPa处切换。
    1.5 旋紧锁紧器,调节压力校验台的压力,使压力在0.5MPa上下来回变化,检验压力上升时,触点的切换值是否是0.5MPa,此值即为要设定的上切换值。其对应的下切换值应是0.5MPa减去切换差0.035MPa(左右),即为0.465MPa(左右)。
    [例2]:选用订货号为0811700的控制器,要求将压力下降至0.8MPa(下切换值)发出触点信号,起具体步骤参见1.61.10:
    1.6 同1.1。
    1.7 同1.2。
    1.8 将压力加至0.8MPa,此值可从标准压力计中读出。
    1.9 逆时针旋动设定值调节螺杆,使设定值由小变大,直至开关触点在0.8MPa时切换。
    1.10 旋紧锁紧器,调节压力校验台的压力,使压力在0.8MPa上下来回变化,检验压力下降时触点的切换值是否是0.8MPa,此值即为要设定的下切换值。其对应的上切换值应是0.8MPa加上切换差0.075MPa(左右),即为0.875MPa(左右)。
0811607 0811707 0811807 压力控制器

◇ 外形及安装尺寸:
0811607 0811707 0811807 压力控制器  图1
0811607 0811707 0811807 压力控制器  图2
0811607 0811707 0811807 压力控制器  图3


◇ 选用和安装:
     ● 选用控制器,最好使预定的设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20%-80%。
     ● 控制器若要安装在室外时,应给予足够的防护,以免受环境温度的剧烈变化,阳光直接辐射,腐蚀性气体或水的渗入。
     ● 安装电缆时,应选择合适的电缆外径,并将电缆引入处的压紧螺母拧紧,以免电缆松动,并防止水和灰尘的渗入。
     ● 对于有压力峰值及脉0811607 0811707 0811807 压力控制器  冲压力的受控液体介质,可在控制器接口上安装一个压力冲击阻尼器,以消除不利影响。
     ● 通断电流不能大于额定值。
     ● 安装(或拆卸)必须用扳手夹持传感器的平面部分,绝对防止传感器与开关壳体发生相对转动。(如右图所示)
       管道接头旋入传感器内深度不可超过12mm。
0811607 0811707 0811807 压力控制器
单刀双掷微动开关作用过程:
接线端1-3:压力上升至上切换值时接通。
接线端1-2:压力上升至上切换值时端开。


◇ 附 件:
   可供选用附件目录编号:0574767、0574773、0574772、SC5·470·505
0811607 0811707 0811807 压力控制器  外螺纹转换
接口G1/2-G1/4
订货目录编号:
0574767
0811607 0811707 0811807 压力控制器  压力冲击阻尼器
接口G1/4
订货目录编号:
0574773

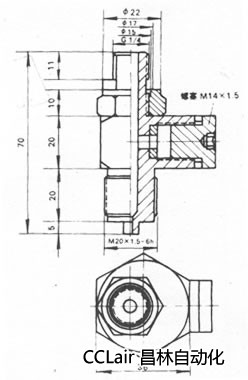

0811607 0811707 0811807 压力控制器  三通接头  旋下螺塞
可接直径60压力表
订货目录编号: SC5·470·505
